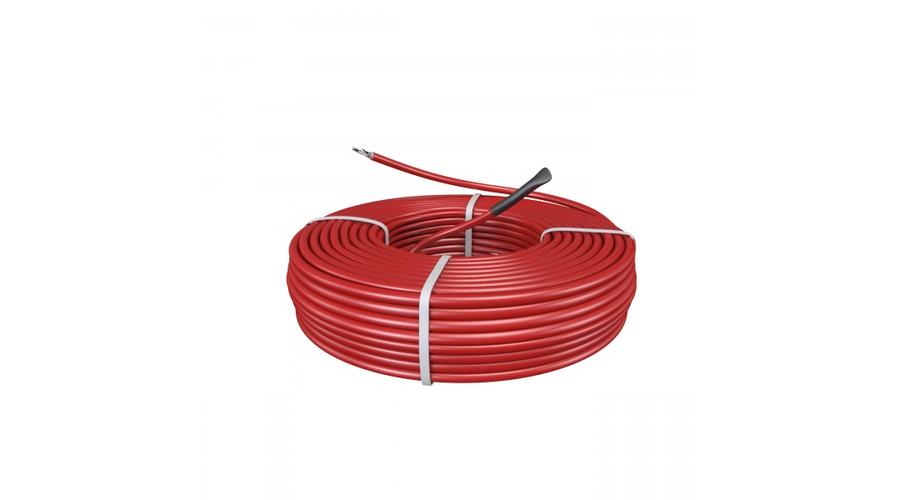

MAGNUM Outdoor Cable fűtőkábel 1900 W = 63,4 m (30 W/m) aszfaltba való kültéri telepítéshez

MAGNUM Outdoor Cable elektromos fűtőkábel 1900 W  =  63,4 m (30 W/m)

A MAGNUM fűtőkábel (a köznyelv fűtőszálnak is hívja) egy meghatározott mértékű hőveszteségre méretezett elektromos vezető, mely a magas hőállóságú PTFE rétegnek köszönhetően kültéri aszfaltrétegbe való telepítésre is jól használható. Működése során a fűtőkábel méterenként 30 Watt hőenergiát ad le, mely a felhasználónak a hőteljesítményt, másként fogalmazva a felületfűtést biztosítja.

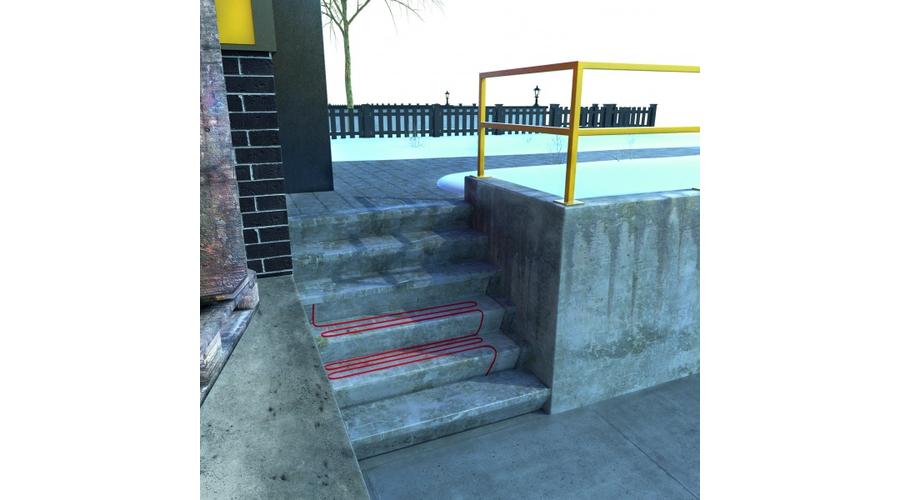

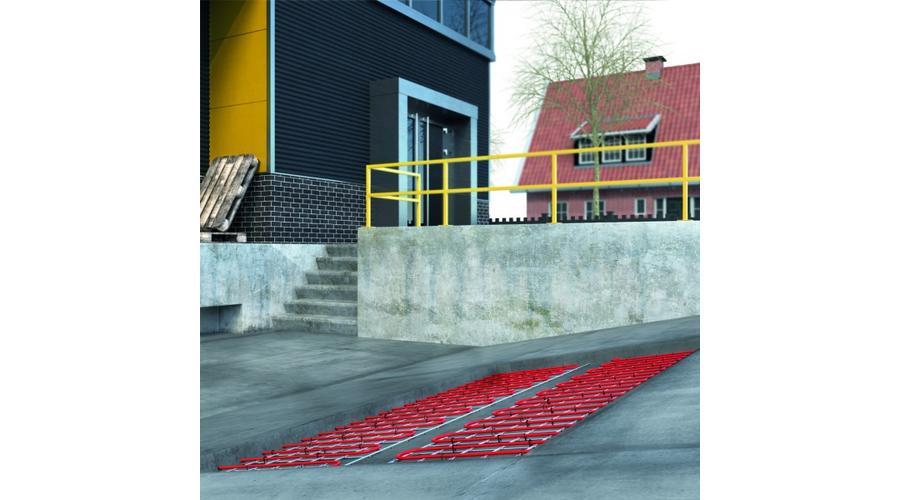

Járdák, nagyobb kültéri felületek, rakodóterületek, kocsibejárók vagy parkolók felhajtóinak hó- és jégmentesítése, a téli időszakban sok esetben szükséges. A MAGNUM Outdoor 30 Watt/m fűtőkábel a speciális burkolatának köszönhetően akár 240°C fokot is biztonsággal elvisel (a forró aszfalt telepítési hőmérséklete +/- 180°C).
A kivitelezéskor a 30 Watt/m teljesítményű fűtőkábelt közvetlenül az utolsó előtti aszfalt réteg felületére rögzítik fém vagy ún. hilti szalaggal, majd arra terítik az utolsó 3-5 cm-es aszfalt réteget.

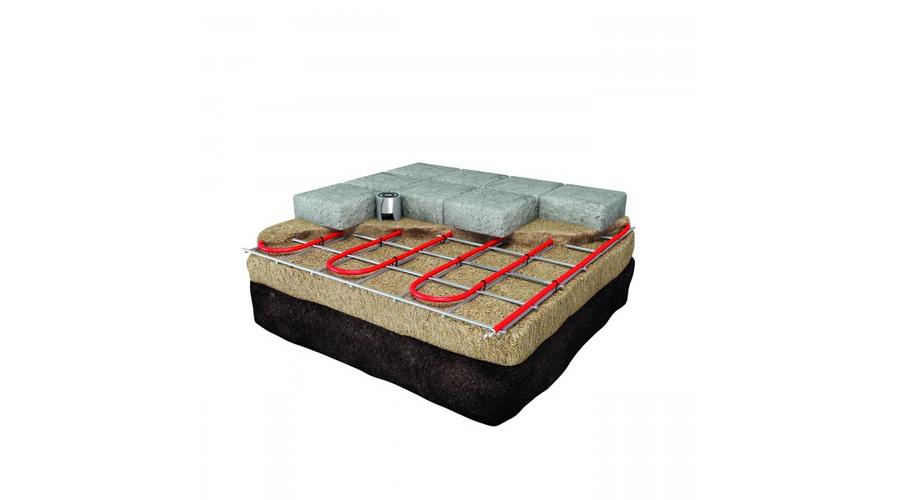

Betonba való telepítés során a beton megerősítéséhez használt szerelőrácshoz erősíthető. Térkő alá való telepítés során a fűtőkábel a térkő alatti homokba vagy apró szemcse méretű zúzott kő rétegbe kerül rögzítésre, de amennyiben a térkő alá szerelő beton felületet készítenek, fém rögzítő szalaggal is rögzíthető a betonfelülethez a kábel.
Kültéri csemperagasztóba rögzített hideg burkolat esetén, a 30 W/m teljesítményű kábelek hőteljesítménye csak ritka esetekben indokolt. Ebben az esetben a fűtőkábelnek a hidegburkolat felszínéhez való fizikai közelség miatt akár a 150 Watt/m² teljesítményű normál beltéri elektromos fűtőszőnyeg is kielégítő hó- és jégolvasztási teljesítményt biztosít.

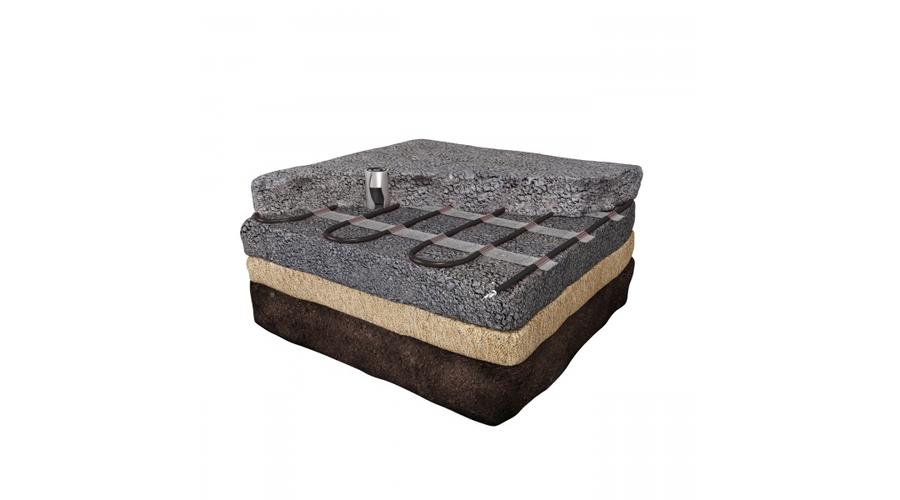

MAGNUM Outdoor fűtőkábel rétegrend (nagyításhoz KATTINTSON a lenti képre)

A fűtőkábel karbantartást nem igényel, valamint ha, az erre a feladatra kifejlesztett digitális termosztáttal együtt használja, a rendszer különösen energiatakarékos és költséghatékony.

Fontos tudni a tervezéshez, hogy az egyes fűtőkábelek nem vághatók és telepítésük során a kábelhurkok nem keresztezhetik egymást, viszont a telepítést megkönnyíti, hogy a kábel jól hajlítható. A lefektetett fűtő kábelek, illetve a kábelhurkok közti távolság határozza meg a négyzetméterre vetített fűtési hőteljesítményt. Ezzel biztosítva lehetőséget a telepítés során nagyobb fűtési kapacitás (gyorsabb reakcióidő, magasabb hőmérséklet), vagy ellenkezőleg, alacsonyabb kapacitás (állandó, vagy alacsonyabb hőmérséklet) kialakítására. A tervezés során maximum 17-18 centiméteres huroktávolsággal érdemes számolni, ennél nagyobb távolságok esetén már nem biztosított a felület egyenletes hőmérséklete, a hó és a jég leolvasztása.

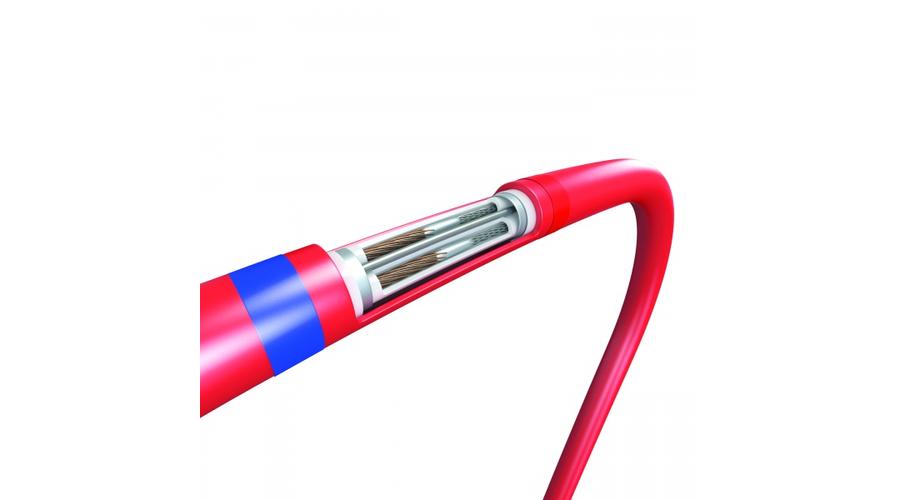

A MAGNUM Outdoor Cable fűtőkábel kialakítása szerint speciális tokozású, ahol a külső tok a mechanikai sérülések ellen véd, melyet kívülről egy, a vegyi anyagoknak is jól ellenálló PVC réteg burkol, míg belülről egy 240°C hőállóságú PTFE (teflon) réteg véd. A fűtőkábelek belső alumínium tokozása az elektromágneses sugárzást szűri ki, az ellen nyújt védelmet. Így a kábel nem okozhat interferenciát a mobiltelefonokban, elektromos garázskapu nyitó vagy biztonsági rendszerekben, stb.

A MAGNUM Outdoor Cable 30 Watt/méter fűtőkábelek fejlett technológiáját két kültéri szenzor (kültéri hőmérséklet és nedvesség mérése), továbbá egy, a vevői igényekhez igazított vezérlőszekrény teheti teljessé. A gyakorlatban, ha az automatizált működés nem elvárás, az elektromos fűtési rendszer manuális be- és kikapcsolása is gyakori megoldás.

A táp- és fűtőkábel csatlakoztatása a vezetéken belül, elektromos hegesztéssel kivitelezett. A két kábel fajta csatlakozási pontja a kábelen gyárilag jelzett piros és kék jelzés között található.


Letölthető MAGNUM katalógus a gyártó teljes termék kínálatával. A letöltéshez kérjük kattintson a lenti képre.





GYIK = gyakran ismételt kérdések a MAGNUM Outdoor Cable elektromos fűtőkábelhez (1900 Watt = 63,4 m)


Az elektromos fűtőkábel kültéri felületek, burkolatok hó- és jégmentesítésére. Külterületi telepítés során, miután a kábel burkolata kimondottan a magas hőmérsékletű aszfaltba való telepítésre került kialakításra, leggyakrabban a rögzítéshez fém rögzítő szalagot használnak, mellyel az alapbetonhoz vagy a legfelső aszfalt kopó réteg alatti aszfalt réteghez rögzítik a fűtőkábelt, illetve meghatározzák a kábelhurkok közötti távolságot.


A fűtőkábel egy 7 mm átmérőjű, hőveszteségre méretezett elektromos vezető. Telepítése során jellemzően a felső 3-5 cm vastagságú aszfaltréteg alá, de legfeljebb 9-10 cm mélységbe kerülhet a felszíntől, annak érdekében, hogy a felfűtés gyorsasága megfelelő legyen, illetve hogy az előállított hőenergia minél hatékonyabban kerüljön felhasználásra. A tápkábel és fűtőkábel egy egyedi, kívülről láthatatlan csatlakozási móddal (elektromos hegesztés), gyárilag a kábelen belül megoldott. Automatikus vezérlése minden esetben egy termosztáttal szabályzott, amely a hőmérséklet és a jelen lévő nedvesség figyelembe vétele alapján működik (nedvesség és hőmérséklet szenzor csatlakozik ebben az esetben a termosztáthoz). A fűtőkábel az elektromos hálózathoz a termosztáton keresztül csatlakozik.
Egy termosztát által vezérelhető összesített elektromos teljesítmény kapcsolás 3600 Watt, e feletti teljesítmény kapcsolási igénye esetén kiegészítő relé beépítése szükséges.


A MAGNUM Outdoor Cable 30 W/m elektromos fűtőkábel méterenkénti és óránként névleges elektromos áram fogyasztása 30 Watt. Így a 1900 Watt összteljesítményű fűtőkábel bármely meglévő, egy fázisú (230 Volt / 50 Hz) elektromos hálózatra, minden további kiegészítés vagy átalakítás nélkül csatlakoztatható.


A 63,4 m hosszúságú és 1900 Watt névleges hőteljesítményű fűtőkábel óránkénti elektromos áramfelvétele folyamatos fűtési periódus esetén is olyan alacsony (1900 Wh vagy 1,9 kWh), hogy szinte biztosra vehető, hogy bármely magyarországi ingatlan elektromos hálózata képes a szükséges (8,26 Amper) áramerősség szállítására, biztosítására.


A MAGNUM elektromos fűtőkábel rendkívül magas működési hatásfokkal üzemel. A gyakorlatban a felvett elektromos teljesítmény szinte teljes egésze megjelenik hőenergiaként a fűtött felületen.


A 30 W/m és 1900 Watt összesített teljesítményű fűtőkábel a 17 cm-es maximális kábeltávolság esetén 10,8 m² felület lefedésére és megfűtésére elegendő.
FONTOS! A gyakorlatban a 30 W/m egységnyi teljesítményű kábelekkel a legkisebb beépíthető hőteljesítmény 180 W/m², ebben az esetben a kábelhurkok közötti távolság 16-17 cm, míg a minimális 6-7 centiméter kábelhurok telepítési távolság esetén a telepített padlófűtő berendezés fajlagos hőteljesítménye 420-430 W/m². A viszonyítás kedvéért, a kültéri felületfűtés, hó vagy jég olvasztás esetében is maximum 300-320 W/m² teljesítménnyel számolunk.

A fenti adatok kizárólag tájékoztató adatok. A pontos tervezéshez és méretezéshez mérnöki hőveszteség számítás, illetve ezen hőveszteség értékek alapján végzett méretezés szükséges.
Az elektromos fűtési rendszer méretezésében szívesen segítünk Önnek. Ilyen jellegű kérdéssel vagy kéréssel kérjük írjon nekünk az info@e-futesbolt.hu e-mail címünkre vagy hívjon minket a 30/321-7971 illetve a 06 79/320-058-as telefonszámunkon.


Az elektromos fűtőkábel működése rendkívül pontosan szabályozott és ennek köszönhetően környezetbarát energia felhasználású. A korszerű termosztátok a mért kültéri hőmérséklet érték és nedvesség jelenlét érzékelés alapján képesek a működésüket szabályozni. Automatikusan szabályozott külterületi felület fűtés esetén fontos, hogy csak akkor működjön a felület fűtés, amennyiben csapadék vagy jég érzékelhető és ezzel együtt a mért hőmérséklet is a fagyveszélyes tartományban található. Ennek köszönhetőn elhanyagolható túlfűtéssel biztosítja Önnek a kültéri felületeinek a jég- és hómentesítését.


Teljesen hangtalan üzemű berendezés.


Az elektromos fűtőkábel kettős tokozású, ahol a belső alumínium tokozás teljesen kiszűri, úgymond leárnyékolja az elektromos vezető (fűtőkábel) elektromágneses sugárzásait. Ennek köszönhetően tiszta üzemű, az emberi szervezetre nézve káros sugárzással nem rendelkező fűtőberendezésről beszélhetünk. Továbbá nem zavarja más elektromos készülékek vezérlését, működését (pl. kapunyitó automatika).


Az elektromos fűtőkábel üzemeltetéséhez vagy hőmérséklet és nedvesség érzékelővel összekapcsolt kültéri termosztát beépítése  szükséges, de a fűtési teljesítmény manuális módban, Ön által kapcsolva, egy megfelelő teljesítményű kapcsolóval is üzemeltethető.


Az elektromos fűtőkábel a vásárlástól számított 10 év teljeskörű garanciával rendelkezik.


A MAGNUM Hollandia első számú elektromos beltéri- és kültéri padlófűtési rendszer specialistája. Több mint 25 éve fejleszt és gyárt elektromos fűtési rendszereket. MAGNUM márkanév alatt egy egész elektromos bel- és kültéri felületfűtési és fagymentesítési termékcsaládot kínálunk. Bel- vagy kültéri fűtőkábelek és fűtőszőnyegek akár élettartam garanciával, önszabályzó fűtőkábelek, kerti csap fagymentesítő kábelek, infrapanelek, valamint eresz csatorna jégmentesítésre kialakított fűtési rendszerek. A MAGNUM termék kínálatról és a gyártóról bővebb információt a www.magnumfutes.hu weboldalon olvashat. További információkért kérjük hívja szakértő kollégánkat a 06 30/321-7971-es közvetlen telefonszámon.






Fűtőkábel műszaki jellemzők

• Elektromágneses védelemmel ellátott 2-vezetős kábel

• 2.5 méter hosszú, 3-eres tápkábel

• Egyedi kialakítású “rejtett” csatlakozás az elektromos fűtő- és tápkábel között

• Teljes hosszában villamos érintés védelemmel ellátott alumínium tokozással

• Króm/Nikkel ötvözetű fűtőkábel

• IPX7 érintésvédelmi besorolás

• PTFE (teflon) érszigetelés

• PVC külső köpeny

• 30 Watt/méter fűtési kapacitás, 230 V

• Kábelátmérő: 7 mm

• Gyártása és minőség ellenőrzése az IEC 800 szabvánnyal összhangban történik

• VDE és CE minősítésekkel rendelkezik

• 10 év gyártói garancia a telepítési útmutatóban leírtaknak megfelelő fűtőkábel telepítés esetén.

A MAGNUM Outdoor 1900 Watt (30 W/m) fűtőkábel csomag tartalma

• Fűtőkábel

• Flexibilis cső beltéri telepítés esetén a padlóhőmérséklet érzékelőnek

• Telepítési útmutató

Rendelhető kiegészítők

• Kültéri termosztát

• Kültéri nedvesség és hőmérséklet érzékelő

• Fém rögzítő szalag a fűtőkábel beton felülethez való rögzítéséhez

​FONTOS TUDNIVALÓK!
Hőveszteség kalkuláció vagy méretezés esetben javasolt, mielőtt az elektromos fűtőkábel telepítésre kerül.
Vásárlás előtt minden esetben egyeztessen a kivitelezőivel.
