Leírás és Paraméterek

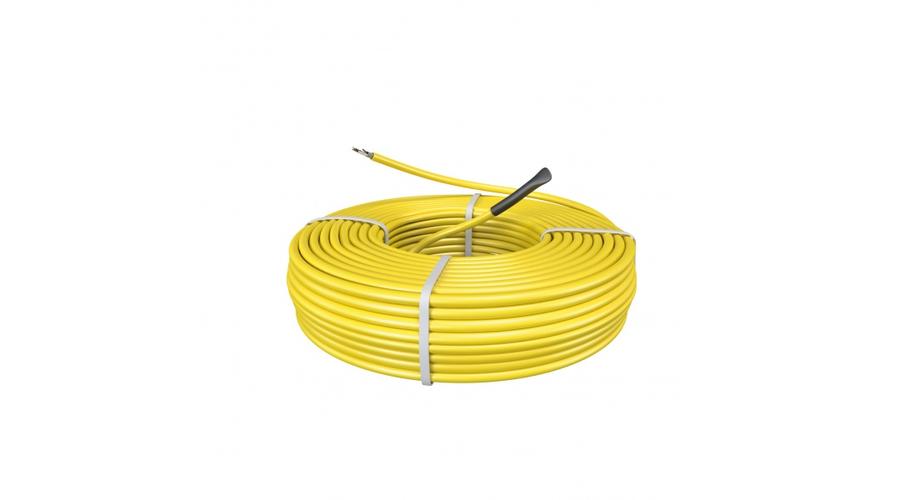

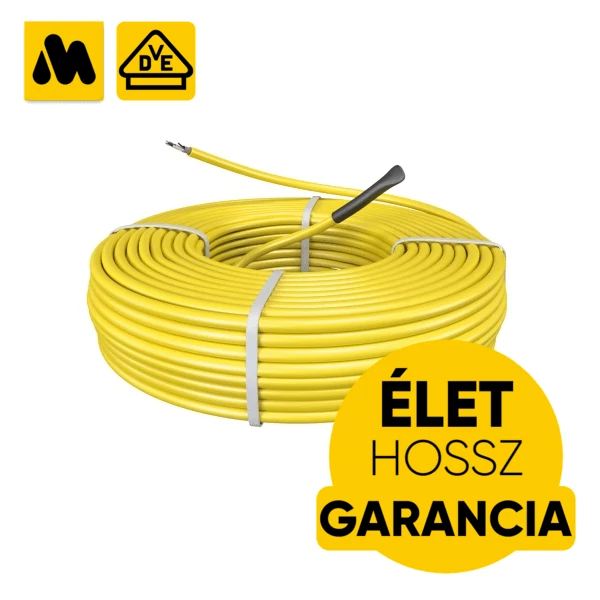

MAGNUM Cable fűtőkábel 2600 W = 152,9 m (17 W/m)
A MAGNUM Cable fűtőkábel egy meghatározott mértékű hőveszteségre méretezett elektromos vezető, mely az aljzatbetonba való telepítésre került kialakításra. Működése során a speciális ellenállású fűtőkábel (a köznyelv használja a fűtőszál megnevezést is) méterenként 17 Watt hőenergiát veszít, mely a felhasználónak a hőleadást, hőteljesítményt, másként fogalmazva a fűtést biztosítja. A 40-45°C mag-hőmérsékletű kábel kimondottan elektromos fűtés, elektromos padlófűtés felhasználási célra került kialakításra.
Az elektromos padlófűtés láthatatlan, nincsenek zavaró csővezetékek vagy fűtőtestek. Teljesítménye alapján főfűtésként, vagy meglévő radiátoros központi fűtési rendszerrel kombinálva, kiegészítő fűtésként is jól használható (pl. fürdőszobák esetében).
Karbantartást nem igényel, valamint ha, az erre a feladatra kifejlesztett digitális termosztáttal és aljzat szigeteléssel együtt használja, a rendszer különösen energiatakarékos és költséghatékony. Használatával a hideg padló a múlté!
Egyértelmű előnye az elektromos padlófűtési rendszereknek a vizes rendszerekkel szemben, hogy sem kazán, sem kémény költséggel nem kell számolnia, de telepítésük általában is gyorsabb, egyszerűbb és olcsóbb.
Ezen felül nem kell többé a vizes padlófűtési rendszer későbbi szivárgásától sem tartania!
FONTOS. Az egyes fűtőkábelek nem vághatók és telepítésük során a kábelhurkok nem keresztezhetik egymást. A lefektetett fűtő kábelek, illetve a kábelhurkok közti távolság határozza meg a négyzetméterre vetített fűtési hőteljesítményt. Ezzel biztosítva lehetőséget a telepítés során nagyobb fűtési kapacitás (gyorsabb reakcióidő, magasabb hőmérséklet), vagy ellenkezőleg, alacsonyabb kapacitás (állandó, vagy alacsonyabb hőmérséklet) kialakítására. A tervezés során maximum 17 centiméteres huroktávolsággal érdemes számolni, ennél nagyobb távolságok esetén már nem biztosított a felület egyenletes hőmérséklete (alacsonyabb hőmérsékletű sávok alakulhatnak ki).

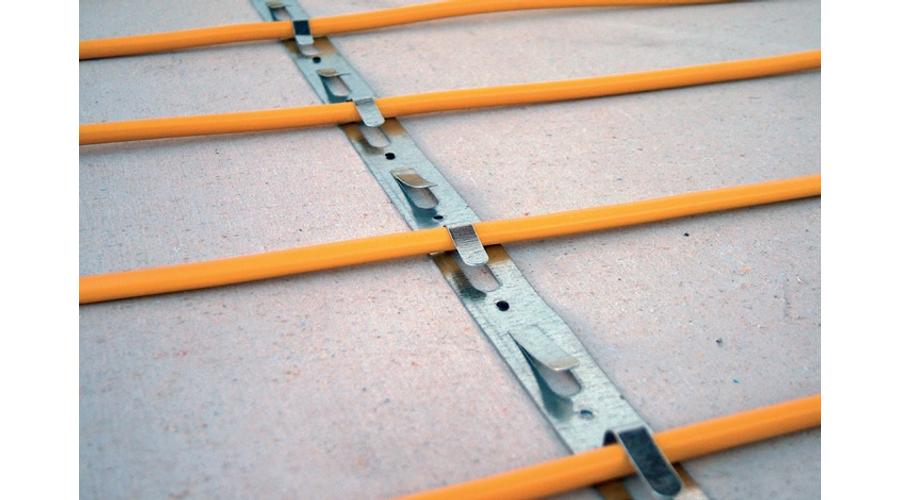

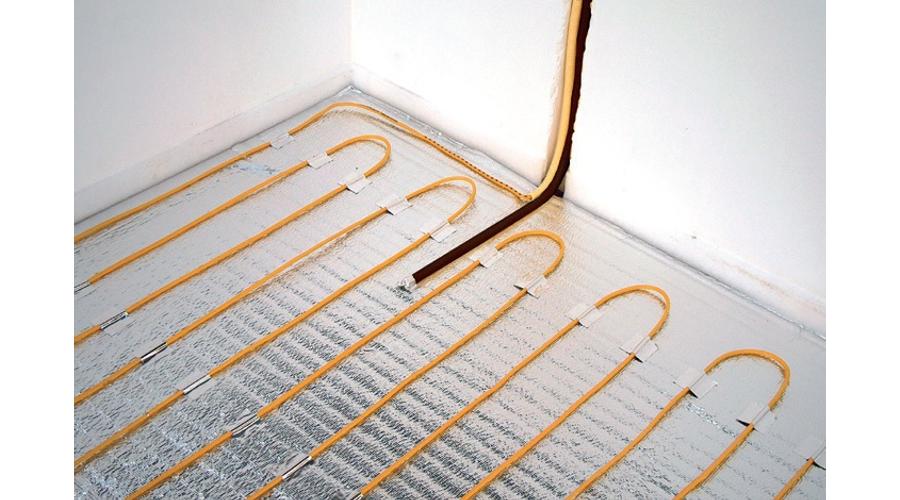

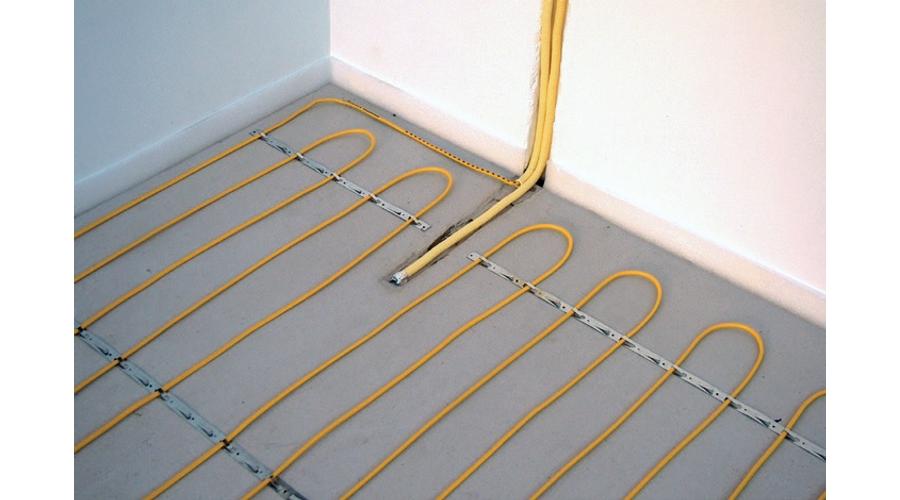

A fűtőkábel hajlítható, így telepítése egyszerűen kivitelezhető. Rögzítheti szigetelőfóliára alumínium szalaggal, hegesztett síkhálóra kábelkötegelővel, vagy fém rögzítőszalag segítségével akár közvetlenül a betonra. A fűtő kábel alkalmas a nedves helyiségekben, így fürdőszobában való használatra is.

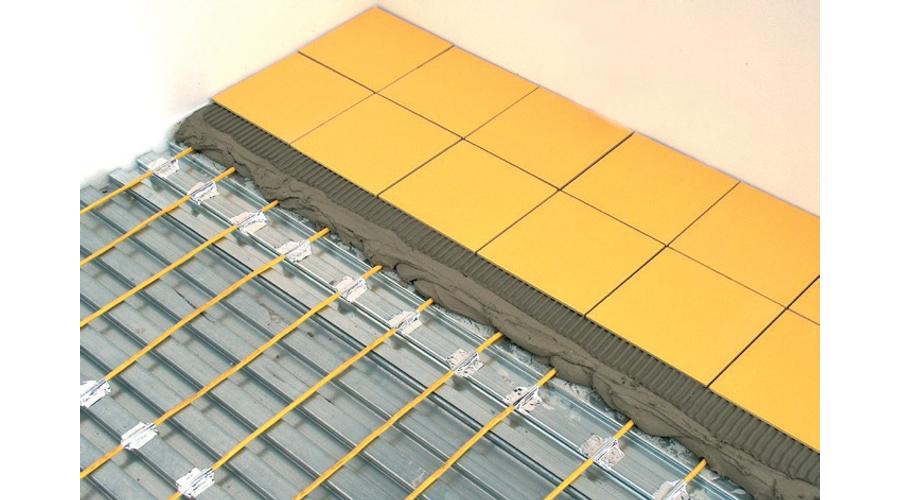

A MAGNUM Cable beltéri fűtőkábel különböző típusú padló burkolat alá telepíthető, úgy mint: csempe, márvány, parketta, hajópadló, laminált padló, PVC, szőnyeg (a szőnyeg termikus ellenállása nem haladhatja meg a 0,25 m2K/W). A fűtőkábelt minden esetben legalább 5-6 cm vastagságú hőtároló betonréteg szükséges telepíteni. A megfűtött betonréteg hőtároló, hőközlő rétegként működve teszi egyenletes működésűvé a padlófűtési rendszerét.
FONTOS. A fa alapú (parketta, hajópadló) vagy laminált padló burkolatok esetére, a digitális termosztátjaink egy 28°C fokos maximalizált felfűtési hőmérsékletű menü opcióval is rendelkeznek, melynek köszönhetően a magasabb hőmérsékletű felfűtésre érzékenyebb burkolatok használata esetén is üzemeltetheti elektromos padlófűtési rendszerét.

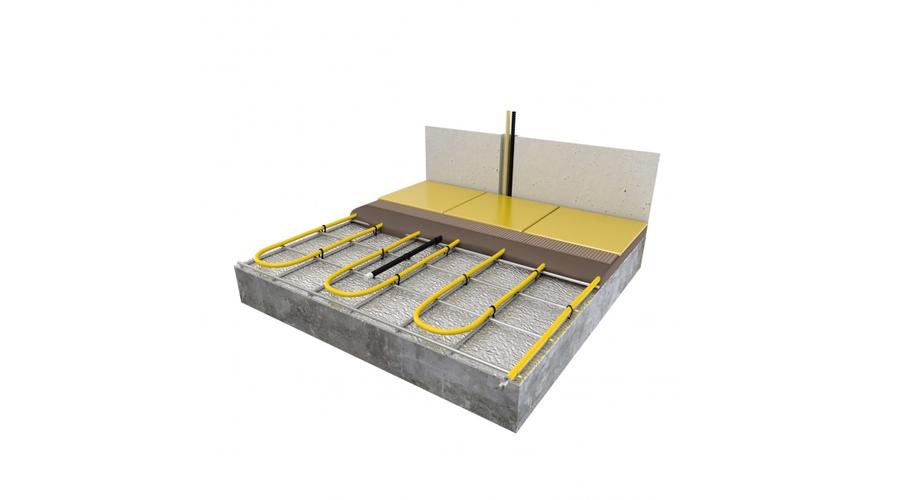

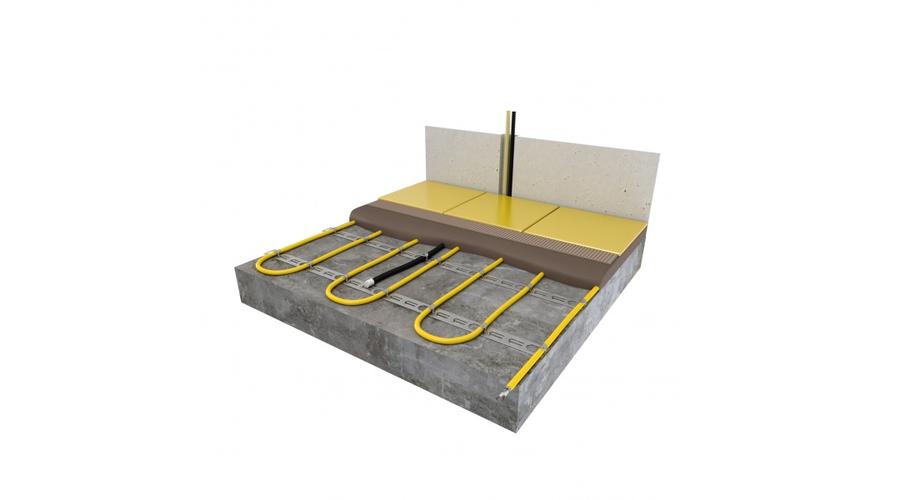

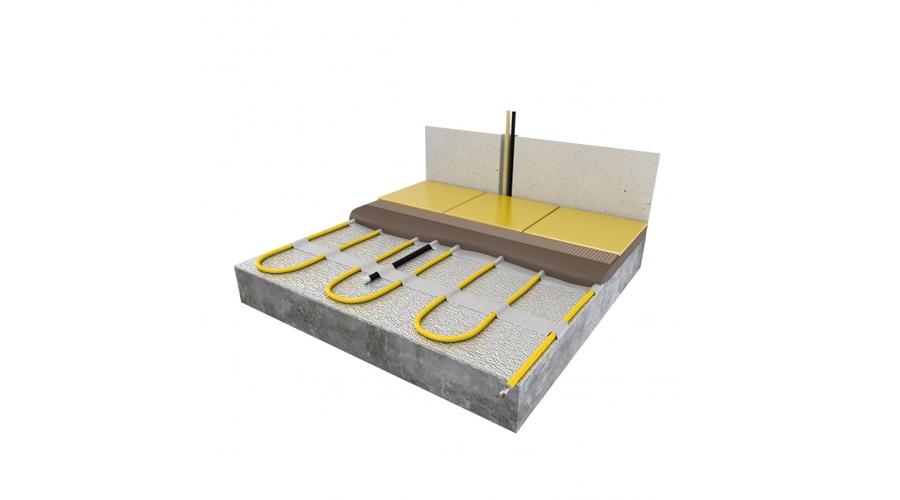

MAGNUM Cable elektromos fűtőkábel rétegrend (nagyításhoz KATTINTSON a lenti képre)
Letölthető MAGNUM termék katalógus a gyártó teljes kínálatával. A letöltéshez kérjük kattintson a lenti képre.
GYIK = gyakran ismételt kérdések a MAGNUM Cable elektromos fűtőkábelhez (2600 Watt = 152,9 m)
Az elektromos fűtőkábel elsősorban beltéri padlófűtési célra került kialakításra. Fontos a telepítés során legalább 5-6 cm vastagságú hőtároló betonréteggel számolnia, hogy az elektromos padlófűtési rendszere a vizes fűtési rendszerekhez hasonló működési jellemzőkkel bírjon.
Az elektromos fűtőkábel felhasználással telepített padlófűtési rendszer nem csak főfűtési módként használható, de kiegészítő fűtésként meglévő radiátoros fűtési rendszer, kályha vagy kandalló mellé is telepíthető.

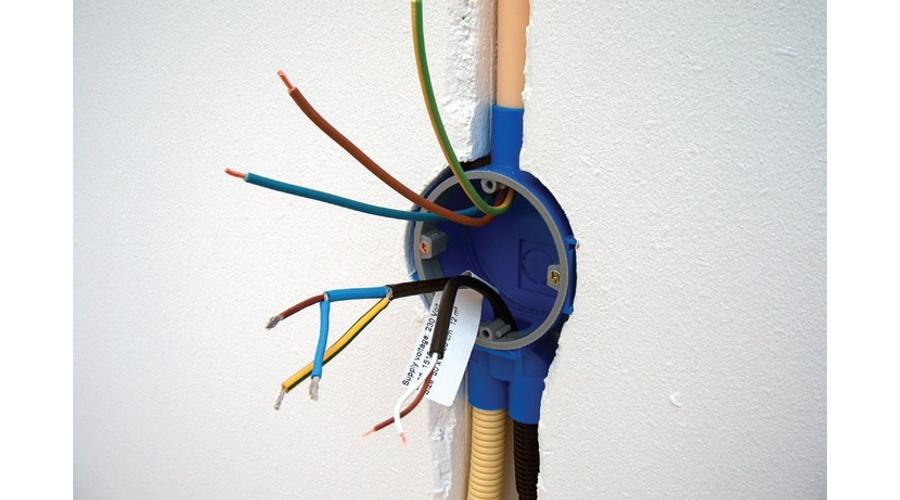

A fűtőkábel egy 7 mm átmérőjű, hővesztésre méretezett elektromos vezető. Felhasználása, telepítése során célszerű a fűtőkábel alá lépésálló aljzatszigetelést fektetni, mely a lefelé terjedő hőveszteség mérséklésével hozzájárul az elektromos fűtés gazdaságos működtetéséhez. A tápkábel és fűtőkábel egy egyedi, kívülről láthatatlan csatlakozási móddal, gyárilag a kábelen tokon belül megoldott. Vezérlése minden esetben egy termosztáttal szabályzott, melyen keresztül a fűtőberendezés közvetve csatlakozik az elektromos hálózathoz.
A fűtőkábelhez rendelhető digitális óratermosztátjaink előre kiszámolják a felmelegedési időt és az ehhez szükséges energiamennyiséget.
Egy termosztát által vezérelhető összesített elektromos teljesítmény kapcsolás 3600 Watt, e feletti teljesítmény kapcsolási igénye esetén kiegészítő relé beépítése szükséges.
A MAGNUM elektromos fűtőkábel méterenkénti és óránként névleges elektromos áram fogyasztása 17 Watt. Így az 2600 Watt összteljesítményű fűtőkábel bármely meglévő, egy fázisú (230 Volt / 50 Hz) elektromos hálózatra, minden további kiegészítés vagy átalakítás nélkül csatlakoztatható.
A 152,95 m hosszúságú és 2600 Watt névleges hőteljesítményű fűtőkábel óránkénti elektromos áramfelvétele folyamatos fűtési periódus esetén is olyan alacsony (2600 Wh), hogy szinte biztosra vehető, hogy bármely magyarországi ingatlan elektromos hálózata képes a szükséges (11,3 Amper) áramerősség szállítására, biztosítására.
A MAGNUM Cable elektromos fűtőkábel rendkívül magas működési hatásfokkal üzemel. A gyakorlatban a felvett elektromos teljesítmény szinte teljes egésze megjelenik hőenergiaként a rendszerben, illetve az ingatlanában.
A 17 W/m és 2600 Watt összesített teljesítményű fűtőkábel a 17 cm-es maximális kábeltávolság esetén 26 m2 felület lefedésére és megfűtésére elegendő.
FONTOS! A gyakorlatban a 17 W/m egységnyi teljesítményű kábelekkel a legkisebb beépíthető hőteljesítmény 95-100 W/m2, ebben az esetben a kábelhurkok közötti távolság 16-17 cm, míg a minimális 6-7 centiméter kábelhurok telepítési távolság esetén a telepített padlófűtő berendezés fajlagos hőteljesítménye 270 W/m2. Ez a magasabb teljesítmény érték akár egy külterületi felület fűtési teljesítmény hőigényt is képes teljesíteni.
A fűtőkábel elsődleges/fő fűtési céllal való telepítése esetén, előzetes számoláshoz, ökölszabályként a következő négyzetméterenkénti hőigénnyel számolhat (átlagos 2,6-2,7 m belmagasságú ingatlanok esetén):
- új építésű lakóingatlan 40-70 Watt/m2
- felújított, hőszigeteléssel és korszerű nyílászárókkal szerelt meglévő ingatlan 90-110 Watt/m2
- régi típusú, homlokzati szigetelés nélküli ingatlan, dupla-nyílós nyílászárókkal 150-200 Watt/m2
A fenti adatok kizárólag tájékoztató adatok. A pontos tervezéshez és méretezéshez mérnöki hőveszteség számítás, illetve ezen hőveszteség értékek alapján végzett méretezés szükséges.
Az elektromos fűtési rendszer méretezésében szívesen segítünk Önnek. Ilyen jellegű kérdéssel vagy kéréssel kérjük írjon nekünk az info@e-futesbolt.hu e-mail címünkre vagy hívjon minket a 30/321-7971 illetve a 0679/320-058-as telefonszámunkon.
Az elektromos fűtőkábel működése rendkívül pontosan szabályozott és ennek köszönhetően környezetbarát energia felhasználású. A korszerű szoba termosztátok a mért padló- és/vagy szobahőmérséklet érték alapján is képesek a működésüket szabályozni. Fő fűtési rendszerként használva a fűtőkábelt, jellemzően a szoba levegőjének hőmérséklete, míg kiegészítő fűtésként a padló hőmérséklet értéke alapján működik. Garantálva ezzel a két üzemmóddal minden felhasználási célra a leggazdaságosabb megoldást. Ennek köszönhetőn elhanyagolható túlfűtéssel biztosítja Önnek a beállított szoba vagy padló hőmérsékletet.
Teljesen hangtalan üzemű berendezés, működése sem kéményt sem friss levegőt nem igényel.

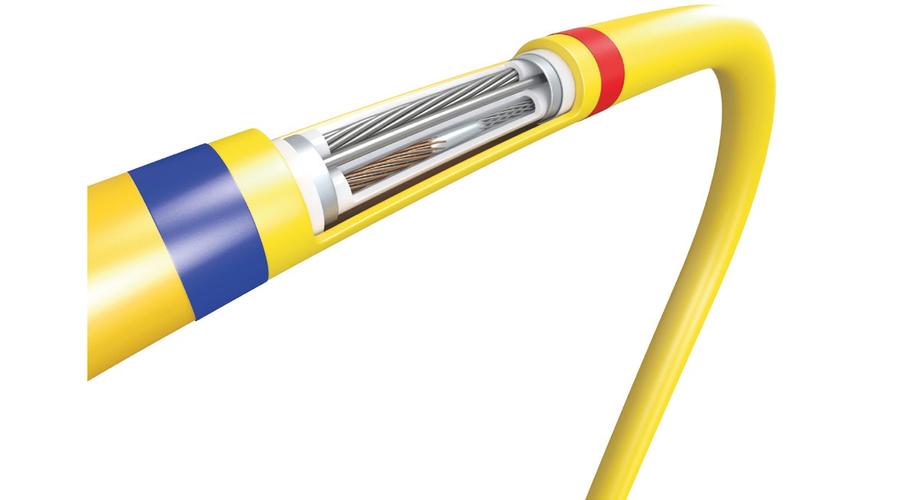

Az elektromos fűtőkábel kettős tokozású, ahol a belső alumínium tokozás teljesen kiszűri, úgymond leárnyékolja az elektromos vezető (fűtőkábel) elektromágneses sugárzásait. Ennek köszönhetően tiszta üzemű, az emberi szervezetre nézve káros sugárzással nem rendelkező fűtőberendezésről beszélhetünk.
Az elektromos fűtőkábel üzemeltetéséhez szoba termosztát beépítése minden esetben szükséges, mely az aktuális hőigényt figyelembe véve indítja vagy kapcsolja ki a fűtőkábel működését, hőtermelését. Az elektromos padlófűtés termosztátok alapfelszereltségben szoba- és padlóhőmérséklet érzékelővel szerelt. Főfűtésként használva szoba hőmérséklet, kiegészítő fűtésként padló hőmérséklet érték alapján szabályoznak. (kivétel a U-Heat K12 termosztát, mely kizárólag padlóhőmérséklet érzékelővel rendelkezik)
A MAGNUM Cable (17 W/m) beltéri felhasználású elektromos fűtőkábel a vásárlástól számítva ÉLETHOSSZIG tartó garanciával rendelkezik. A garancia a végfelhasználóra és a telepítés helyszínére vonatkozik, beltéri telepítés és felhasználás, valamint a telepítési útmutatóban leírtak szerinti dokumentált telepítés esetén.
A MAGNUM Hollandia első számú elektromos beltéri- és kültéri padlófűtési rendszer specialistája. Több mint 25 éve fejleszt és gyárt elektromos fűtési rendszereket. MAGNUM márkanév alatt egy egész elektromos bel- és kültéri felületfűtési és fagymentesítési termékcsaládot kínálunk. Bel- vagy kültéri fűtőkábelek és fűtőszőnyegek akár élettartam garanciával, önszabályzó fűtőkábelek, kerti csap fagymentesítő kábelek, valamint eresz csatorna jégmentesítésre kialakított fűtési rendszerek. A MAGNUM termék kínálatról és a gyártóról bővebb információt a www.magnumfutes.hu weboldalon olvashat. További információkért kérjük hívja szakértő kollégánkat a 06 30/321-7971-es közvetlen vagy a 06 79/320-058-as központi telefonszámon.
Letölthető dokumentum
A MAGNUM Cable beltéri fűtőkábel telepítési útmutatójának megtekintéséhez kérjük kattintson a lenti képre.
Fűtőkábel műszaki jellemzők
- Elektromágneses védelemmel ellátott 2-vezetős kábel
- 2.5 méter hosszú, 3-eres tápkábel
- Egyedi kialakítású “rejtett” csatlakozás az elektromos fűtő- és tápkábel között
- Teljes hosszában villamos érintés védelemmel ellátott alumínium tokozással
- Króm/Nikkel ötvözetű fűtőkábel
- XLPE szigetelés (térhálósított polietilén)
- PVC külső köpeny
- 17 Watt/méter fűtési kapacitás, 230 V
- Kábelátmérő: 7 mm
- Gyártása és minőség ellenőrzése az IEC szabvánnyal összhangban történik
- NEMKO és CE minősítésekkel rendelkezik
- Élethosszig tartó gyártói garancia a telepítési útmutatóban leírtaknak megfelelő fűtőkábel telepítés esetén.
FIGYELEM. Az ELEKTROMOS FŰTÉS WEBÁRUHÁZ-ban vásárolt elektromos fűtőkábel, elektromos fűtőszőnyeg és ezekhez tartozó szoba termosztát telepítésében is tudunk Önnek segíteni. A kivitelezési díjainkkal kapcsolatban kérjük keresse kollégánkat a 0630/321-7971-es telefonszámon.
A MAGNUM Cable 2600 Watt fűtőkábel csomag tartalma
- Fűtőkábel

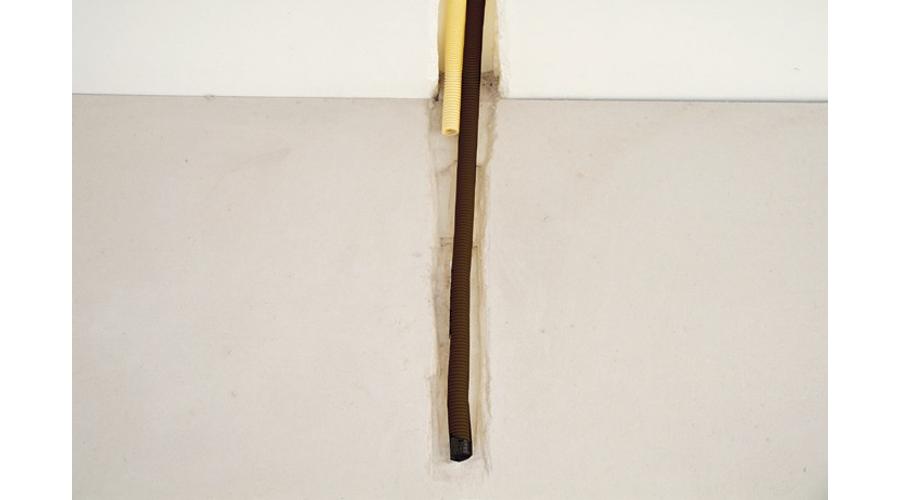

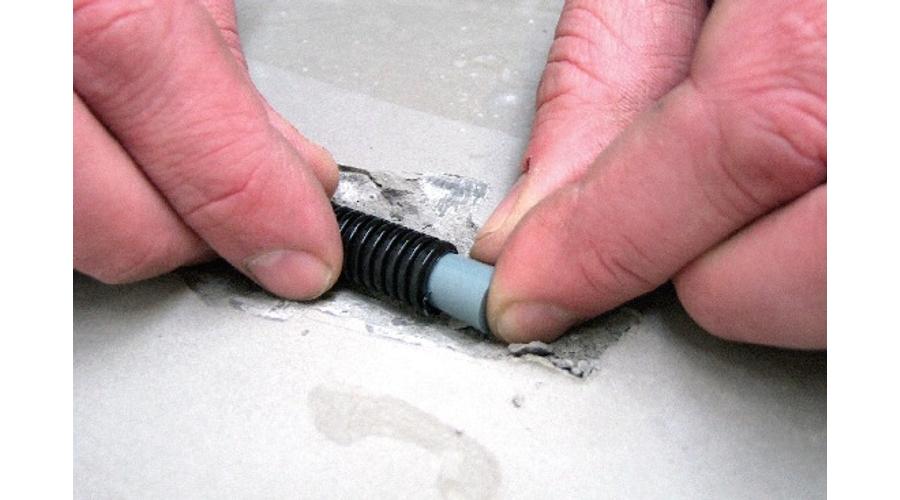

- Flexibilis cső a padlóhőmérséklet érzékelőnek
- Magyar nyelvű telepítési útmutató
Rendelhető kiegészítők
- Szigetelőfólia
- Manuális vagy Digitális termosztát
- Mindkét termék csoport elérhető a fűtőkábel termékoldalán található "Kapcsolódó termékek" csoportban.
Példák a kábel hurkok közti távolságok kiszámítására
A megfelelő kábel távolság kiszámításához, osszuk el a fűteni kívánt területet az adott hosszúságú fűtőkábel összteljesítményével. A végeredményt szorozzuk meg 17-el (17 watt/m kábel kapacitás). A tizedesvessző utáni két szám adja meg centiméterben a kábel fektetési távolságát.
Számítási példák:
500 watt kábel teljesítmény 3 m²-re = 166 W/m²
(3 m² : 500 W) x 17 W/m = 0,102
A megfelelő telepítési távolság 10 cm.
1000 watt kábel teljesítmény 7 m²-re = 142 W/m2
(7 m² : 1000 W) x 17 W/m = 0,119
A megfelelő telepítési távolság 11-12 cm.
Fűtőkábel hossz | 152,9 m |
Fűtőkábel tömeg | 10,5 kg |
Fűtőkábel hőteljesítmény | 17 W/m2 |
Áramerősség igény | 11,3 Amper |
Vastagság | 7 mm |
Ellenállás | 20 ohm |
