Leírás és Paraméterek

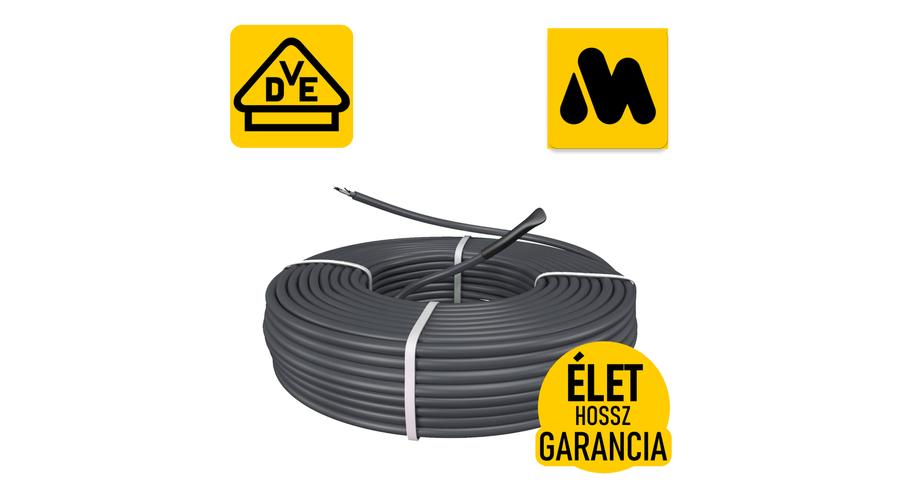

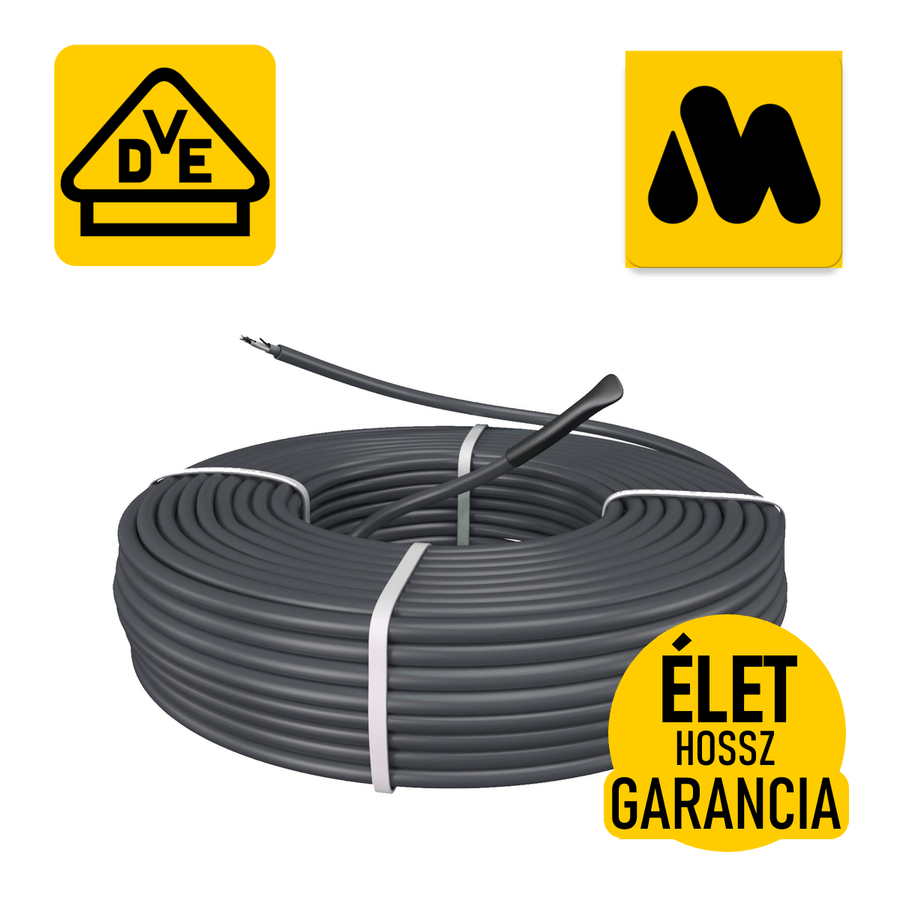

MAGNUM Cable fűtőkábel 1900 W = 190 m (10 W/m)
A MAGNUM fűtőkábel egy meghatározott mértékű hőveszteségre méretezett elektromos vezető, mely az aljzatbetonba való telepítésre került kialakításra, jellemzően jó hőszigeteltségű ingatlanok beltéri padló felületeinek fűtéséhez.
Működése során a fűtőkábel méterenként 10 Watt teljesítményű hőenergiát veszít, mely a felhasználónak a hőleadást, hőteljesítményt, másként fogalmazva a fűtést biztosítja. A 40-45°C mag hőmérsékletű kábel kimondottan elektromos fűtés, elektromos padlófűtés telepítéséhez került kialakításra.
A fűtőkábel elektromechanikai működésére a gyártó ÉLETHOSSZIG tartó garanciát vállal.
Az elektromos padlófűtés láthatatlan, nincsenek zavaró csővezetékek vagy fűtőtestek, de kiegészítő fűtésként radiátoros központi fűtési rendszerekkel (pl. fürdőszobák) is jól kombinálható.
Karbantartást nem igényel, valamint ha, az erre a feladatra kifejlesztett digitális termosztáttal és szigeteléssel együtt használja, a rendszer különösen energiatakarékos és költséghatékony. Használatával a hideg padló a múlté!
Egyértelmű előnye az elektromos padlófűtési rendszereknek a vizes rendszerekkel szemben, hogy sem kazán, sem kémény költséggel nem kell számolnia, de telepítésük általában is gyorsabb, egyszerűbb és olcsóbb. Ezen felül nem kell többé a szivárgástól sem tartania!
Fontos tudni a tervezéshez, hogy az egyes fűtőkábelek nem vághatók és telepítésük során a kábelhurkok nem keresztezhetik egymást.
A lefektetett fűtő kábelek, illetve a kábelhurkok közti távolság határozza meg a négyzetméterre vetített fűtési hőteljesítményt. Ezzel biztosítva lehetőséget a telepítés során nagyobb fűtési kapacitás (gyorsabb reakcióidő, magasabb hőmérséklet), vagy ellenkezőleg, alacsonyabb kapacitás (állandó, vagy alacsonyabb hőmérséklet) kialakítására. A tervezés során maximum 16-17 centiméteres huroktávolsággal érdemes számolni, ennél nagyobb távolságok esetén már nem biztosított a felület egyenletes hőmérséklete.

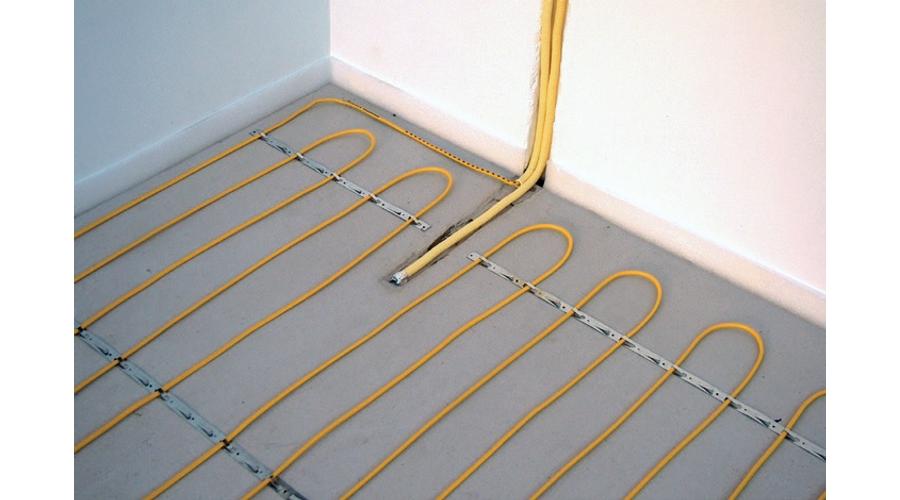

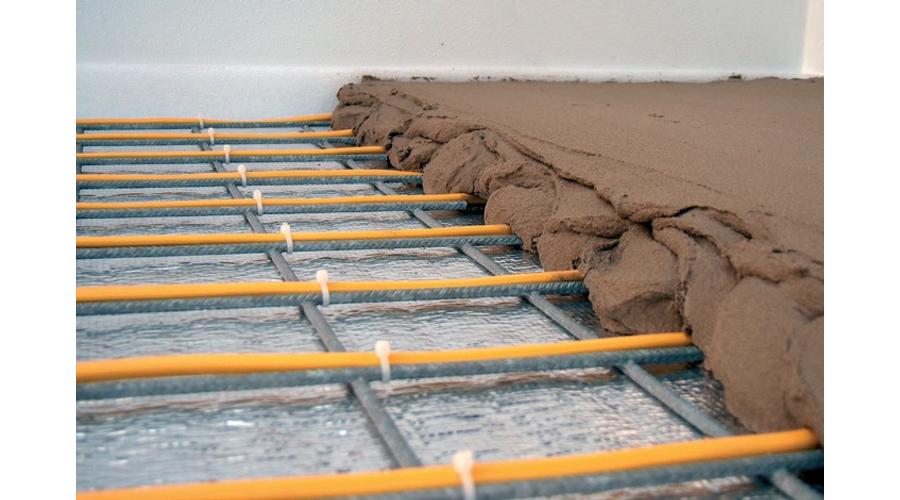

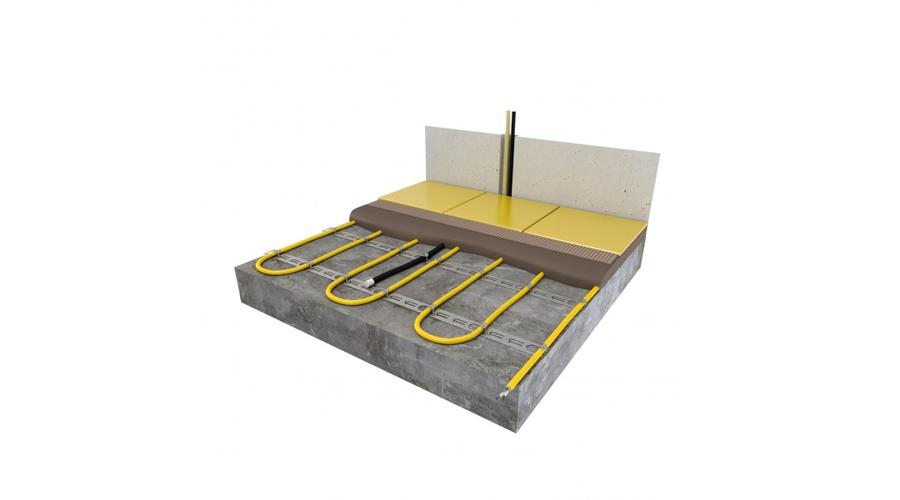

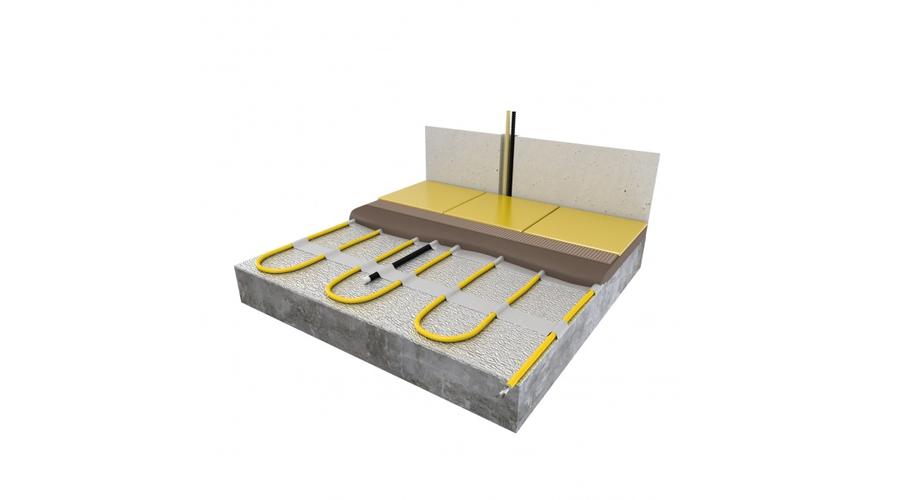

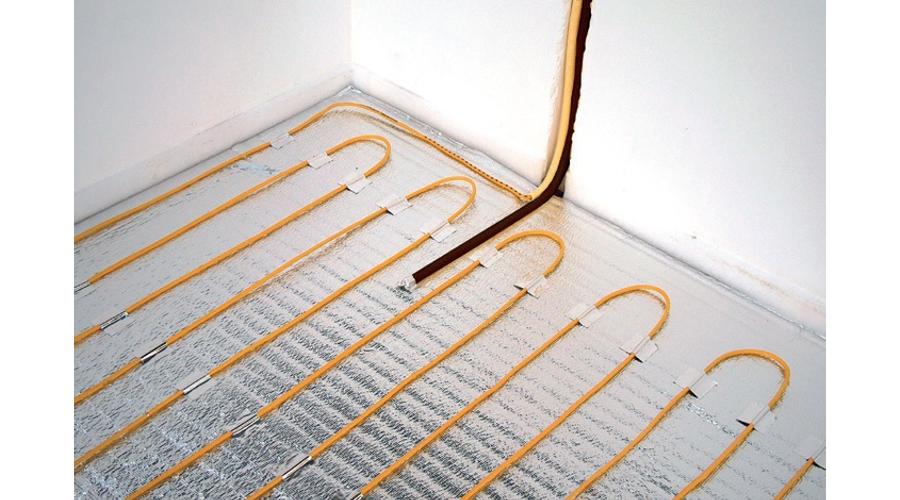

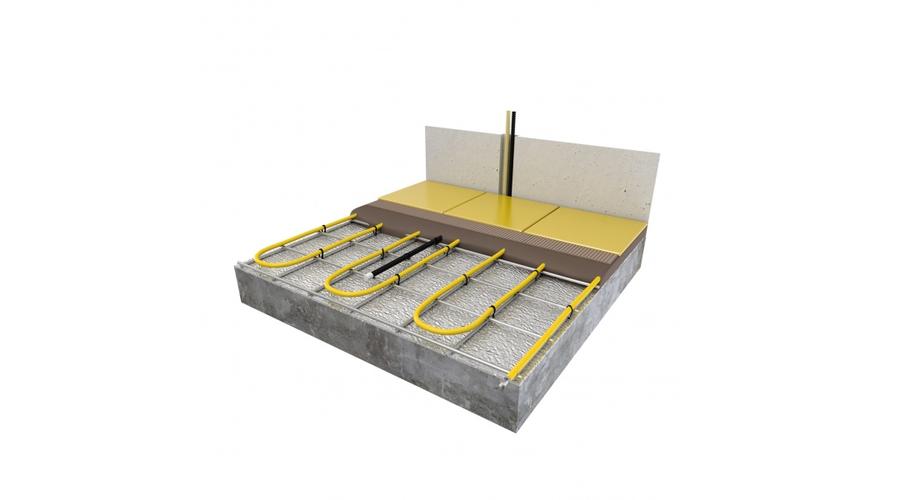

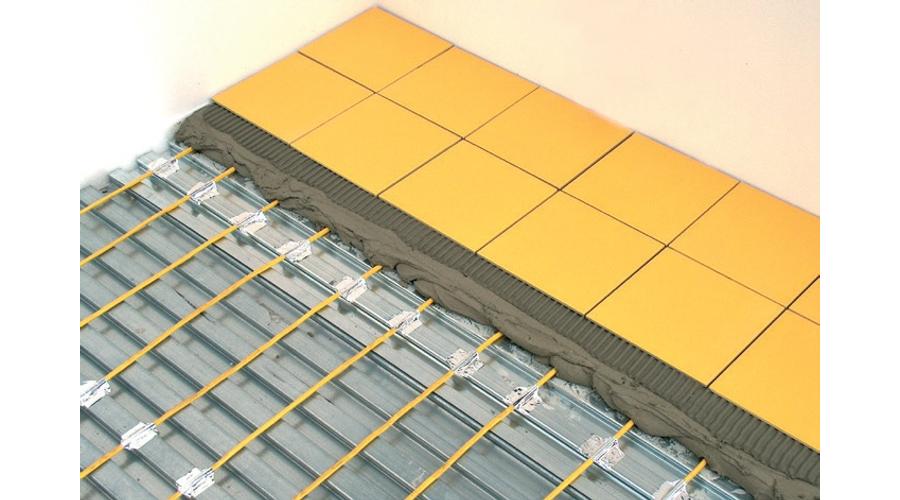

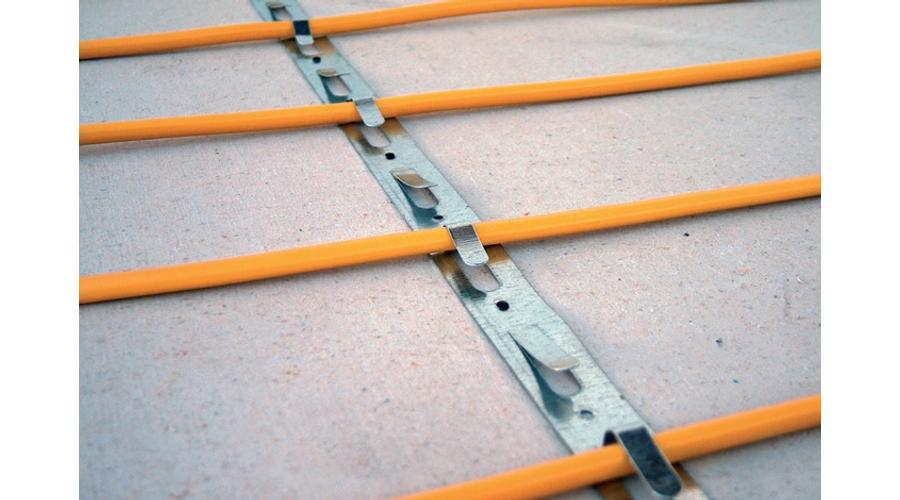

A fűtőkábel hajlítható, így telepítése egyszerűen kivitelezhető. Rögzítheti szigetelőfóliára alumínium szalaggal, hegesztett síkhálóra kábelkötegelővel, vagy fém rögzítőszalag segítségével akár közvetlenül a betonra.
A fűtő kábel alkalmas a nedves helyiségekben, így fürdőszobában való használatra is.
A MAGNUM fűtőkábel különböző típusú padló burkolat alá telepíthető, úgy mint: csempe, márvány, pala, parketta, hajópadló, laminált padló, PVC, szőnyeg (a szőnyeg termikus ellenállása nem haladhatja meg a 0,25 m2K/W). A fűtőkábel fölé minden esetben 5-6 cm vastagságú beton réteg kialakításával kell számolni, mely betonréteg hőtároló, hőközlő rétegként működve teszi egyenletessé padlófűtési rendszerét.
Fa alapú padló burkolatok, laminált padló burkolatok esetére, a MAGNUM vagy a U-Heat digitális termosztátjai egy 28°C fokos maximalizált felfűtési hőmérsékletű menü opcióval is rendelkeznek, melynek köszönhetően a magasabb hőmérsékletű felfűtésre érzékenyebb burkolatok használata esetén is üzemeltetheti elektromos padlófűtési rendszerét.
Letölthető MAGNUM katalógus a gyártó teljes termék kínálatával. A letöltéshez kérjük kattintson a lenti képre.
GYIK = gyakran ismételt kérdések a MAGNUM elektromos fűtőkábelhez (1900 Watt = 190 m)
Az elektromos fűtőkábel elsősorban padlófűtési célra került kialakításra. Fontos a telepítés során legalább 5-6 cm vastagságú betonréteggel számolni, így a fűtőkábel a vizes fűtési rendszerhez hasonlóan lomha reagálású. Jellemzően a fűtési szezon elején felfűti a felhasználó az 5-6 cm vastagságú hőtároló/hőközlő betonréteget, majd a fűtési szezonban a hőmérséklet csökkenéssel összhangban, rövidebb fűtési impulzusokkal pótolja a fűtőkábel a hőveszteséget.
A fűtőkábel felhasználással telepített padlófűtési rendszer nem csak főfűtési módként használható, de kiegészítő fűtésként meglévő radiátoros fűtési rendszer, kályha vagy kandalló mellé is telepíthető.
A fűtőkábel egy 7 mm átmérőjű, hőveszteségre méretezett elektromos vezető. Felhasználása, telepítése során célszerű a fűtőkábel alá lépésálló aljzatszigetelést fektetni, mely a lefelé terjedő hőveszteség mérséklésével hozzájárul az elektromos fűtés gazdaságos működtetéséhez. A tápkábel és fűtőkábel egy egyedi, kívülről láthatatlan csatlakozási móddal, gyárilag a kábelen belül megoldott. Vezérlése minden esetben egy termosztáttal szabályzott, melyen keresztül a fűtőberendezés közvetve csatlakozik az elektromos hálózathoz.
A fűtőkábelhez rendelhető digitális óratermosztátjaink előre kiszámolják a felmelegedési időt és az ehhez szükséges energiamennyiséget.
Egy termosztát által vezérelhető összesített elektromos teljesítmény kapcsolás 3600 Watt, e feletti teljesítmény kapcsolási igénye esetén kiegészítő relé beépítése szükséges.
A MAGNUM elektromos fűtőkábel méterenkénti és óránként névleges elektromos áram fogyasztása 10 Watt. Így a 1900 Watt összteljesítményű fűtőkábel bármely meglévő, egy fázisú (230 Volt / 50 Hz) elektromos hálózatra, minden további kiegészítés vagy átalakítás nélkül csatlakoztatható.
A 190 m hosszúságú és 1900 Watt névleges hőteljesítményű fűtőkábel óránkénti elektromos áramfelvétele folyamatos fűtési periódus esetén is olyan alacsony (1900 Wh / 1,9 kWh), hogy szinte biztosra vehető, hogy bármely magyarországi ingatlan elektromos hálózata képes a szükséges (8,26 Amper) áramerősség szállítására, biztosítására.
A MAGNUM elektromos fűtőkábel rendkívül magas működési hatásfokkal üzemel. A gyakorlatban a felvett elektromos teljesítmény szinte teljes egésze megjelenik hőenergiaként a rendszerben, illetve az ingatlanában.
A 10 W/m és 1900 Watt összesített teljesítményű fűtőkábel a 17 cm-es maximális kábeltávolság esetén nagyjából 32,3 m2 felület lefedésére és megfűtésére elegendő.
FONTOS! A gyakorlatban a 10 W/m egységnyi teljesítményű kábelekkel a legkisebb beépíthető hőteljesítmény 55-60 W/m2, ebben az esetben a kábelhurkok közötti távolság 16-17 cm. A 10 W/m teljesítményű kábellel a legnagyobb javasolt beépíthető hőteljesítmény 90-95 W/m2, ekkor a kábelhurkok közötti távolság 10-11 cm. Természetesen lehetséges ettől kisebb távolságra is telepíteni az egyes kábel hurkokat, és ezzel növelni az egységnyi területre vonatkoztatott hőteljesítményt, azonban ha 100 W/m2, vagy e feletti hőteljesítményre van szüksége, gazdaságosabb a 17 Watt/m teljesítményű fűtőkábelt beépítenie.
A minimális 6-7 centiméter kábelhurok telepítési távolság esetén a telepített padlófűtő berendezés fajlagos hőteljesítménye 130-140 W/m2 körül alakul.
A fűtőkábel elsődleges/fő fűtési céllal való telepítése esetén, előzetes számoláshoz, ökölszabályként a következő négyzetméterenkénti hőigénnyel számolhat (átlagos 2,6-2,7 m belmagasságú ingatlanok esetén):
- új építésű lakóingatlan 40-70 Watt/m2
-
felújított, hőszigeteléssel és korszerű nyílászárókkal szerelt meglévő ingatlan 90-110 Watt/m2
-
régi típusú, homlokzati szigetelés nélküli ingatlan, dupla-nyílós nyílászárókkal 150-200 Watt/m2
A fenti adatok kizárólag tájékoztató adatok, de azt jól mutatják, hogy a 10 Watt/méter teljesítményű fűtőkábelek felhasználása jellemzően az újonnan épített, vagy korszerű energetikai felújításon átesett ingatlanok esetében lehetséges. Az ettől alacsonyabb energia hatékonyságú ingatlanok esetén alapvetően a 17 W/m teljesítményű fűtőkábelben érdemes gondolkodnia.
A pontos tervezéshez és méretezéshez azonban mérnöki hőveszteség számítás, illetve ezen hőveszteség értékek alapján végzett méretezés szükséges.
Az elektromos fűtési rendszer méretezésében szívesen segítünk Önnek. Ilyen jellegű kérdéssel vagy kéréssel kérjük írjon nekünk az info@e-futesbolt.hu e-mail címünkre vagy hívjon minket a 30/321-7971 illetve a 0679/320-058-as telefonszámunkon.
FONTOS! Amennyiben magasabb vagy alacsonyabb fajlagos hőteljesítményű fűtőkábelre van szüksége, kérjük keresse fel a www.magnumfutes.hu weboldalunkat, vagy hívja az előzőekben megadott telefonszámainkat.
Az elektromos fűtőkábel működése rendkívül pontosan szabályozott és ennek köszönhetően környezetbarát energia felhasználású. A korszerű szoba termosztátok a mért padló- és szobahőmérséklet érték alapján is képesek a működésüket szabályozni. Fő fűtési rendszerként használva a fűtőszőnyeget jellemzően a szoba levegőjének hőmérséklete, míg kiegészítő fűtésként a padló hőmérséklet értéke alapján működik. Garantálva ezzel a két üzemmóddal, minden felhasználási célra a leggazdaságosabb megoldást. Ennek köszönhetőn elhanyagolható túlfűtéssel biztosítja Önnek a beállított szoba vagy padlóhőmérsékletet.
Teljesen hangtalan üzemű berendezés, működése sem kéményt sem friss levegőt nem igényel.
Az elektromos fűtőkábel kettős tokozású, ahol a belső alumínium tokozás teljesen kiszűri, úgymond leárnyékolja az elektromos vezető (fűtőkábel) elektromágneses sugárzásait. Ennek köszönhetően tiszta üzemű, az emberi szervezetre nézve káros sugárzással nem rendelkező fűtőberendezésről beszélhetünk.
Az elektromos fűtőkábel üzemeltetéséhez szoba termosztát beépítése minden esetben szükséges, mely az aktuális hőigényt figyelembe véve indítja vagy kapcsolja ki a fűtőszőnyeg működését, hőtermelését.
A MAGNUM Cable elektromos fűtőkábel, kizárólag beltéri telepítés, illetve felhasználás esetén, a telepítési útmutatóban leírtak szerinti telepítés esetén ÉLETHOSSZIG tartó garanciával rendelkezik.
MAGNUM márkanév alatt egy egész elektromos bel- és kültéri felületfűtési és fagymentesítési termékcsaládot kínálunk. Bel- vagy kültéri fűtőkábelek és fűtőszőnyegek akár élettartam garanciával, önszabályzó fűtőkábelek, kerti csap fagymentesítő kábelek, infrapanelek, valamint eresz csatorna jégmentesítésre kialakított fűtési rendszerek, melyekről bővebb információt a www.magnumfutes.hu weboldalon olvashat. További információkért kérjük hívja szakértő kollégánkat a 06 30/321-7971-es közvetlen telefonszámon.
Letölthető dokumentum
A MAGNUM beltéri fűtőkábel telepítési útmutatójának megtekintéséhez kérjük kattintson a lenti képre.
Fűtőkábel műszaki jellemzők

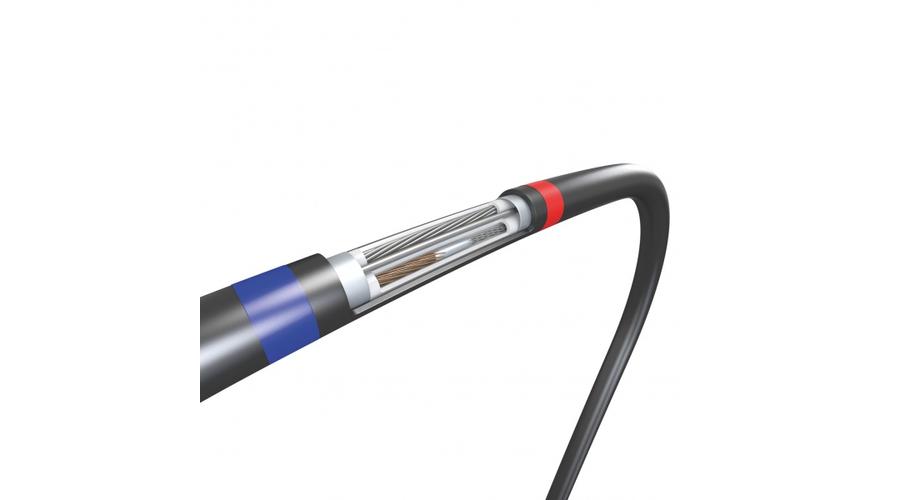

- Elektromágneses védelemmel ellátott 2-vezetős kábel
-

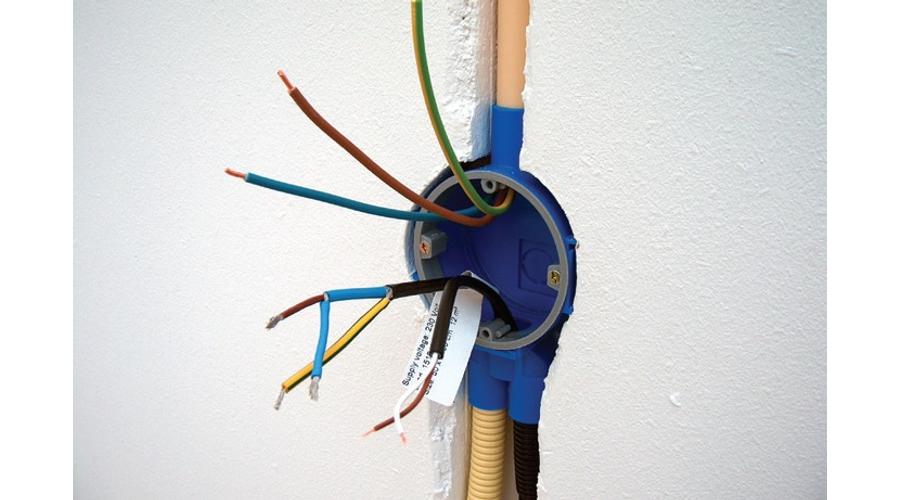

2.5 méter hosszú, 3-eres tápkábel
-
Egyedi kialakítású “rejtett” csatlakozás az elektromos fűtő- és tápkábel között
-
Teljes hosszában villamos érintés védelemmel ellátott alumínium tokozással
-
Króm/Nikkel ötvözetű fűtőkábel
-
XLPE szigetelés (térhálósított polietilén)
-
PVC külső köpeny
-
10 Watt/méter fűtési kapacitás, 230 V
-
Kábelátmérő: 7 mm
-
Gyártása és minőség ellenőrzése az IEC szabvánnyal összhangban történik
-
NEMKO és CE minősítésekkel rendelkezik
-
10 év gyártói garancia a telepítési útmutatóban leírtaknak megfelelő fűtőkábel telepítés esetén.
FIGYELEM. Az ELEKTROMOS FŰTÉS WEBÁRUHÁZ-ban vásárolt elektromos fűtőkábel, elektromos fűtőszőnyeg és ezekhez tartozó szoba termosztát telepítésében is tudunk Önnek segíteni. A kivitelezési díjainkkal kapcsolatban kérjük keresse kollégánkat a 0630/321-7971-es telefonszámon.
Példák a kábel hurkok közti távolságok kiszámítására
A megfelelő kábel távolság kiszámításához, osszuk el a fűteni kívánt területet az adott hosszúságú fűtőkábel összteljesítményével. A végeredményt szorozzuk meg 10-el (10 watt/m kábel kapacitás). A tizedesvessző utáni két szám adja meg centiméterben a kábel fektetési távolságát.
Számítási példák:
500 watt kábel teljesítmény 3 m²-re = 166 W/m²
(3 m² : 500 W) x 10 W/m = 0,06
A megfelelő telepítési távolság 6 cm.
1000 watt kábel teljesítmény 7 m²-re = 142 W/m2
(7 m² : 1000 W) x 10 W/m = 0,07
A megfelelő telepítési távolság 7 cm.
A MAGNUM Cable 1900 Watt fűtőkábel csomag tartalma:
-
Fűtőkábel
-

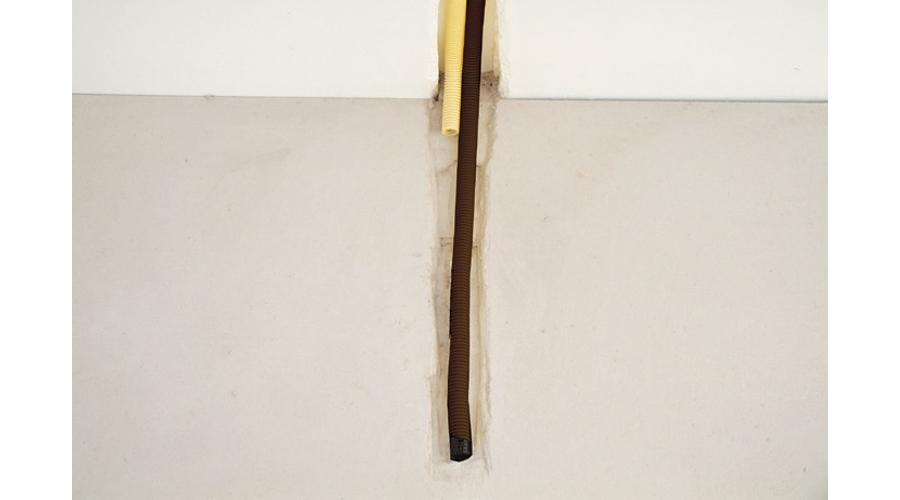

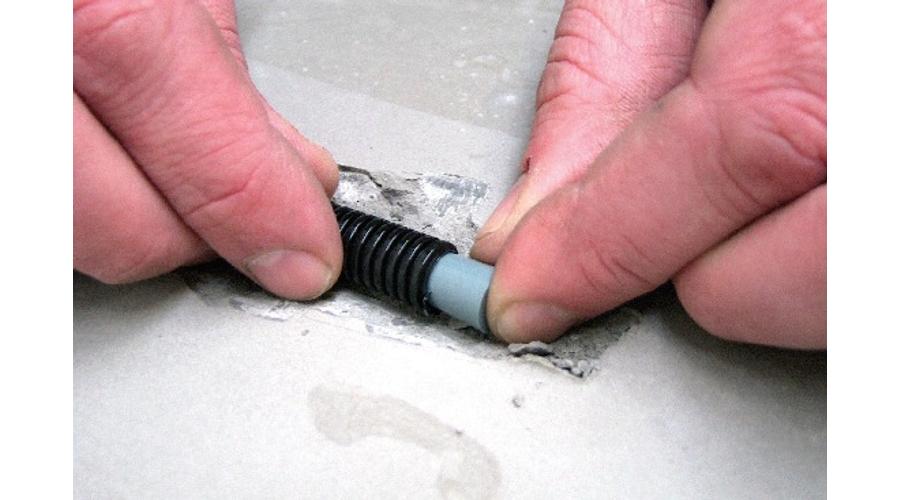

Flexibilis cső a padlóhőmérséklet érzékelőnek
-
Telepítési útmutató
-
Élethosszig tartó garancia >> melynek feltétele a telepítési útmutatóban leírtak szerinti telepítés és a végfelhasználónak illetve a telepítés helyszínének ismerete, regisztrálása
Rendelhető kiegészítők
-
Szigetelőfólia
-
Manuális vagy Digitális termosztát
-
Fém rögzítő szalag
-
Mindkét termék csoport elérhető a fűtőkábel termékoldalán található "Kapcsolódó termékek" csoportban.
FONTOS TUDNIVALÓK!
Fa burkolatú padlók, valamint szőnyegek alá való telepítés előtt, kérjük keresse fel a termék forgalmazóját!
A fűtőkábelt nem lehet vágni, illetve rövidíteni! Az elektromos bekötést minden esetben képzett villamossági szakember végezze, az érvényes előírásoknak megfelelően! A fűtőkábel soha ne legyen rögzített objektumok (konyhabútorok, bárpultok, zuhanykabinok, kádak, stb.) alá beépítve, ahol a hőátadás akadályozott, kizárólag szabad padlófelületek alatt használható!
Ha szigetelőanyagot teszünk a kábel alá, akkor min. 5 cm kell, hogy legyen a betonvastagság fölötte!
A jobb fűtési és energia felhasználási hatékonyság érdekében használjon minden esetben aljzat szigetelést vagy szigetelést a fűtőkábel alá.
Hőveszteség kalkuláció minden esetben javasolt, mielőtt az elektromos fűtőkábel elsődleges hőforrásként telepítésre kerül.
Vásárlás előtt minden esetben egyeztessen a kivitelezőivel.
Fűtőkábel hossz | 190 m |
Fűtőkábel tömeg | 12,1 kg |
Fűtőkábel hőteljesítmény | 10 W/m2 |
Áramerősség igény | 8,26 Amper |
Ellenállás | 28 ohm |
Vastagság | 7 mm |
