Leírás

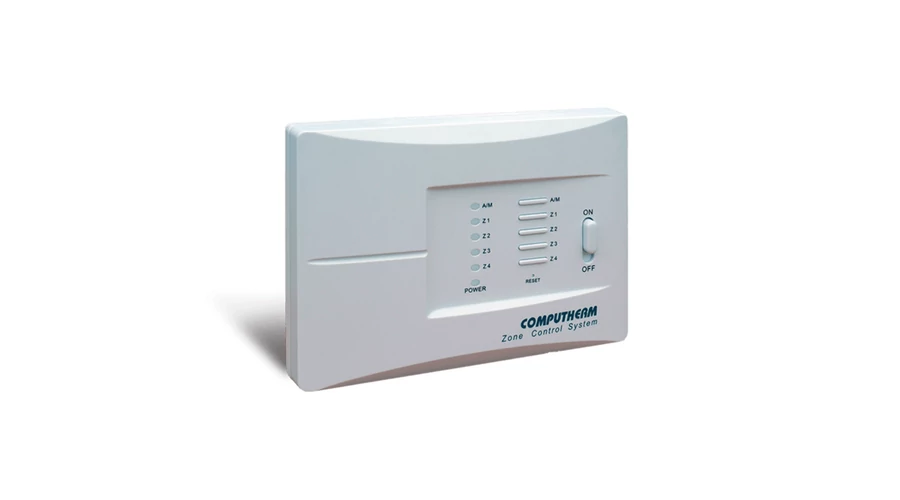

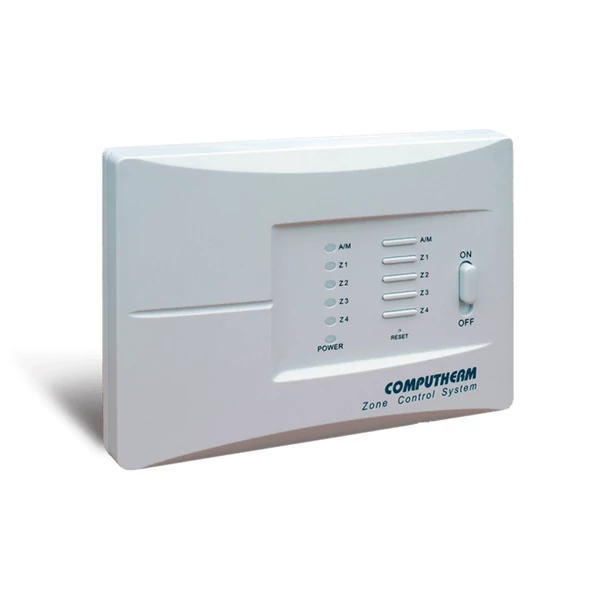

A COMPUTHERM Q4Z zónavezérlő legfeljebb 4 darab, kapcsoló üzemű termosztáttal szabályozott fűtési zóna vezérlését tudja megvalósítani. Az egyes zónák külön-külön, vagy akár egyszerre is üzemeltethetők. Ez lehetőséget biztosít arra, hogy mindig csak azok a helyiségek legyenek fűtve, melyekre éppen szükség van. Az ily módon kialakított fűtési rendszer nagy mértékben növeli a komfortot és jelentősen hozzájárul az energiaköltségek csökkentéséhez is.
A zónavezérlőhöz akár COMPUTHERM Wi-Fi termosztátjaink is csatlakoztathatók, melynek segítségével akár zónánként távvezérelhető fűtési rendszer kerülhet kialakításra.
A zónavezérlő a szobatermosztátok utasítására vezérli a kazánt és parancsot ad a termosztátokhoz tartozó fűtési zónaszelepek (max. 4 zóna) nyitására/zárására. Bármely olyan kapcsoló üzemű szobatermosztát csatlakoztatható hozzá, mely kimeneti reléjének terhelhetősége: 230 V AC, 50 Hz, min. 2 A (0,5 A induktív).
A zónavezérlő egyszerűen csatlakoztatható bármely, kétvezetékes szobatermosztát csatlakozási ponttal rendelkező gázkazánhoz függetlenül attól, hogy az 24 V-os vagy 230 V-os vezérlőáramkörrel rendelkeznek.
Fontosabb funkciók:
- Akár 4 zónás fűtési rendszer komfortos és energiatakarékos vezérlése
- Aktiválható kazánvezérlő kimenet késleltetése funkció
- Zónaszelepek és/vagy szivattyúk vezérlése
Műszaki adatok:
- Tápfeszültség: 230 V AC, 50 Hz
- Zónakimenetek feszültsége: 230 V AC, 50 Hz
- Zónakimenetek terhelhetősége: 2 A (0,5 A induktív terhelés) (összes zónakimenet együttes terhelhetősége max. 8(2) A)
- Kazánvezérlő relével kapcsolható elektromos feszültség: 230 V AC, 50 Hz
- Kazánvezérlő relével kapcsolható áramerősség: 8 A (2 A induktív terhelés)
- Termosztátok bekapcsoló jelére aktiválható késleltetés időtartama: 4 perc
- Termosztátok kikapcsoló jelére aktiválható késleltetés időtartama: 6 perc
Letölthető használati útmutató és CE nyilatkozat (kattintson a képekre):
