Leírás és Paraméterek

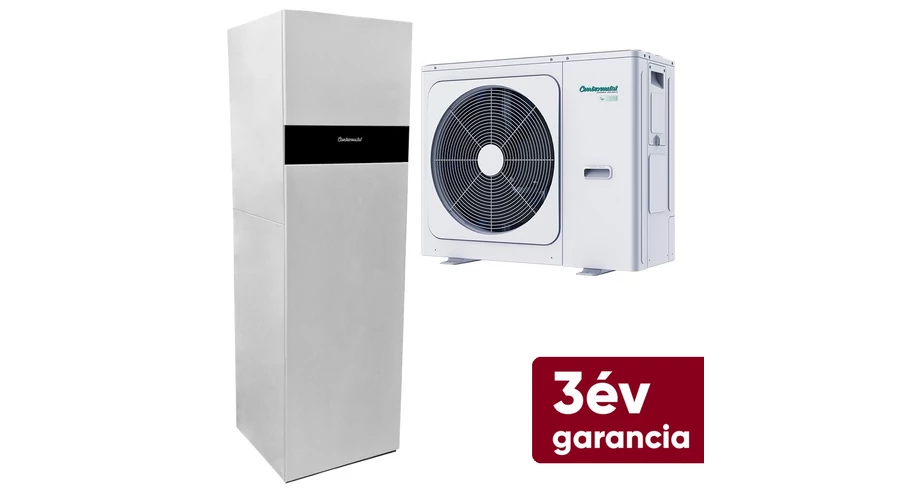

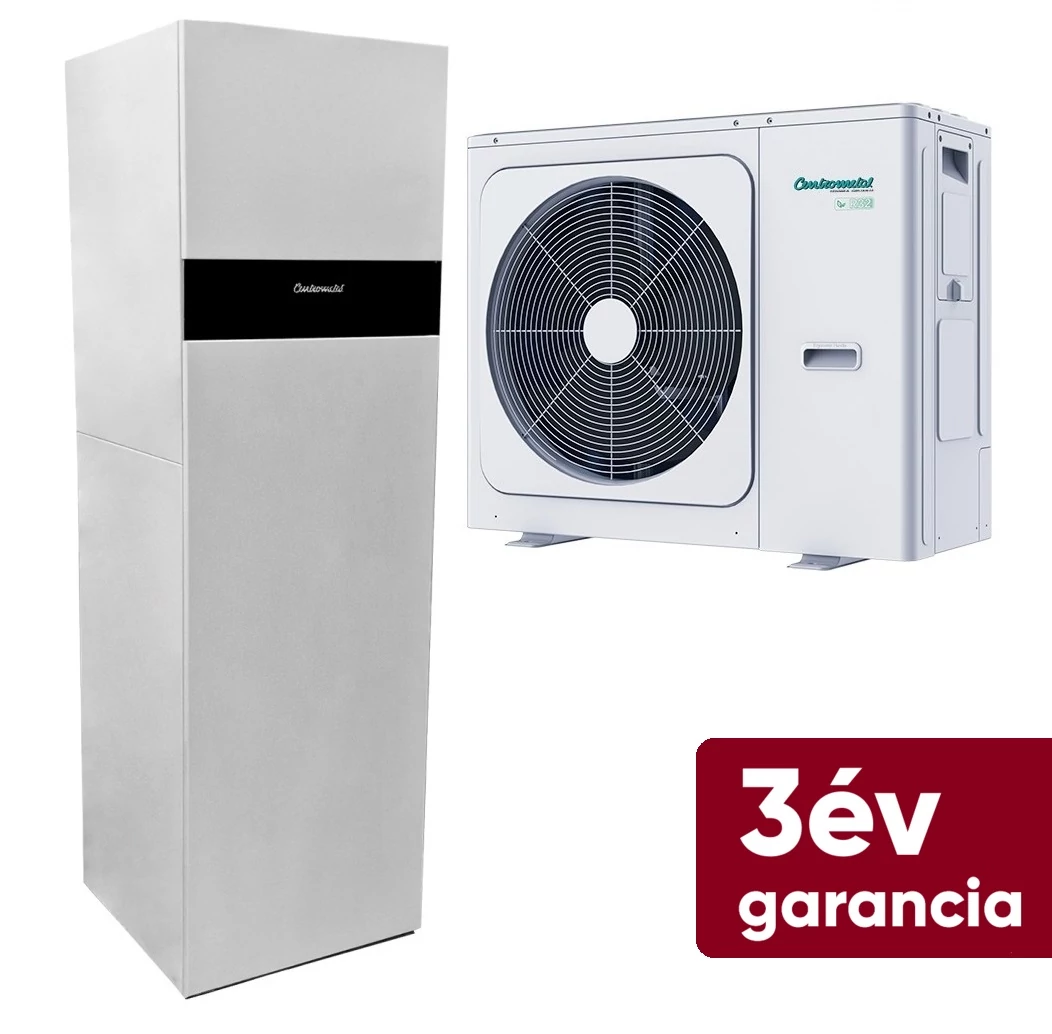

Centrometal HP-Cm Split Tower EH 10 kW levegő-víz hőszivattyú A+++
A gyártó legmagasabb alapfelszereltségű osztott hőszivattyú sorozata a Split Tower EH sorozat, mely egy 60 x 60 cm-es alapterületű beltéri egységbe beszerelve szállítja a fűtési rendszer legfontosabb részegységeit. A HP-Cm Split Tower EH 10 kW hőszivattyú beépített 30 literes puffer tartállyal, nettó 170 literes HMV tartállyal, 12 literes HMV és 8 literes fűtőkör tágulási tartállyal, 2 db keringető szivattyúval és 3 kW-os kiegészítő elektromos fűtőbetéttel szállított.
A könnyű és gyors telepítés érdekében a HMV kör, fűtő-/hűtőkör, elektromos és R32 gáz csatlakozók a beltéri egység felső oldalán kivezetettek. Alapfelszereltségben 1 db HMV kör és 1 db közvetlen fűtő-/hűtőkör bekötésére előkészített, de felárért további 1 db kevert kör (keringető szivattyúval) rendelhető.
Kisméretű és csendes működésű korszerű split hőszivattyú, a gazdaságos üzemeltetést garantáló inverteres kompresszorral, felső kategóriás vezérléssel és grafikus kijelzős kezelő egységgel. Magas működési hatásfokkal (COP 5 / SCOP 5,2) fűtési, hűtési és használati meleg víz előállítási célra. A hőszivattyú üzemeltetése egy fázisú elektromos csatlakozást igényel.
Centrometal hőszivattyú bemutató videó:
35°C előremenő vízhőmérséklet mellett: A+++ (ErP)
55°C előremenő vízhőmérséklet mellett: A++ (ErP)
Működési hőmérséklet tartomány fűtés: -25°C-tól 35°C-ig
Működési hőmérséklet tartomány hűtés: -5°C-tól 43°C-ig
Működési hőmérséklet tartomány használati meleg víz előállítás: -25°C-tól 43°C-ig
Az előremenő vízhőmérséklet tartomány fűtés esetén: 25°C-tól 65°C-ig
Az előremenő vízhőmérséklet tartomány hűtés esetén: 5°C-tól 25°C-ig
Az előremenő vízhőmérséklet tartomány használati meleg víz előállítás esetén: 30°C-tól 60°C-ig
Letölthető Centrometal hőszivattyú prospektus részletes műszaki adatokkal. A letöltéshez kérjük kattintson a lenti képre.
Hogyan nézhet ki a teljes rendszer?
- Fűtés,
- Hűtés,
- Háztartási meleg víz egy rendszerben.
- A Split rendszer kültéri egysége az ingatlanon kívül üzemel (60 dB), a csendes működésű (42 dB) beltéri egység található a házon belül.
- Vezérlő egységén keresztül szabályozza a teljes fűtési, hűtési és használati meleg víz rendszert, illetve módosíthatók a működésének paraméterei.
- A fűtési rendszer lehet padló-, fal- és mennyezeti fűtés, fan-coil egységekkel üzemelő vagy végső esetben akár radiátoros is (a radiátoros fűtési rendszerre való rákötési szándék esetén minden esetben egyeztessen szakemberrel).
- A háztartási használati meleg víz előállítást egy, a beltéri egységbe épített bruttó 200 liter űrtartalmú indirekt HMV tartály, illetve a tartályba épített extra nagy, 2 m2 felületű hőcserélő biztosítja. Igény esetén a HMV tartály kiegészíthető elektromos fűtőbetéttel is.
- A fan-coil egységeken valamint fali és mennyezeti rendszeren keresztül hűteni is tudja otthonát.
- A hőszivattyú elektromos energia ellátását napelemes rendszer segítségével is biztosíthatja.
- Wi-Fi modullal a berendezés kiegésíthető.
Miért Split rendszer?
- Évtizedek óta használt működési elv. A klíma technológiából már ismert és hosszú évek alatt tökéletesített split rendszert alkalmazzák a split rendszerű levegő-víz hőszivattyúk is.
- A legnagyobb hidegekben is biztonságos a használata. A kültéri egységben alkalmazott speciális hűtőgáznak köszönhetően a rendszert, illetve a hőszivattyút nem fenyegeti elfagyás veszélye.
- Az előzőekben említett hűtőgáz alkalmazásának köszönhetően a fűtési vagy hűtési rendszerébe való hőtovábbítás magas hatásfok mellett valósul meg.
- Bekötését kizárólag minősített szakember végezheti, így garantált a Centrometal HP-Cm Split hőszivattyúk hosszú távú, biztonságos és hatékony üzemeltetése.
- Megfelelően méretezett és kialakított fűtési, hűtési és HMV rendszerben a hőszivattyú a háztartásának teljes energia ellátását biztosítja.
- Teljeskörű gyártói garancia a hőszivattyú működésére.
A kültéri egység felépítése:
Megnövelt felületű hőcserélő 9,5 mm átmérőjű rézcsövezéssel és a levegőoldalon, kiemelkedő hőátadó képességgel rendelkező alumínium borítású lemezes felülettel. A hőcserélő külső felülete speciális korrózió gátló és élettartam növelő anyaggal (kék színben a képen) kezelve.
Kefe nélküli Panasonic DC ventilátor motor fokozatmentes és fordulatszám szabályozott vezérléssel, mely aktívan járul hozzá fűtési és hűtési módban is az alacsony elektromos áram fogyasztáshoz és a csendes működéshez.
Újonnan kifejlesztett inverteres kompresszor, kettős excentrikus kiegyenlítő súlyozással, beépített mágnessel, csendes üzemeléssel, valamint széles működési tartománnyal. Az új inverteres motor nem csak az üzemelés zaj szintjét, de a kompresszor energia felhasználását is jelentősen csökkenti.
A beltéri egység felépítés:
Kompakt felépítésének köszönhetően a beltéri egység részegységei könnyen hozzáférhetők és időszakos karbantartásuk is könnyen és gyorsan elvégezhető.
A felépítés része a 2 db keringető szivattyú, a lemezes hőcserélő, 3-járatú váltószelep, a 2 db zárt tágulási tartály, 200/170 literes HMV tartály, 30 literes puffer tartály, 3 kW-os elektromos back-up fűtés, víznyomás kapcsoló, légtelenítőszelep, nyomásmérő és a hőszivattyú alaplap.
HPCU360iCM vezérlő egység, színes és érintőképernyős kezelő panellel:
- A kezelőegység a beltéri egység elülső részén, a fekete védőelem mögött elhelyezve, a hőszivattyú elektronikus vezérlőegysége a beltéri egység burkolata alá építve
- Kezelő felület, könnyen kezelhető és átlátható menürendszerrel, kóddal védett szerviz diagnosztikai menüvel
- Kezelő felület nagyméretű, érintőképernyős és grafikus kijelzővel
- Többszintű és programozható hőmérséklet és működési beállítások
- Kiegészítő WIFI modul csatlakoztatható
A Centrometal hőszivattyú vezérlés legfontosabb tulajdonságai
- A színes és érintőképernyős kezelő panel, illetve a beltéri egység a fűtött helységben elhelyezve szoba termosztátként is funkcionál
- A vezérlés alapfelszereltségben a következőket képes kezelni
- Egy közvetlen fűtési / hűtési kör
- Egy kevert fűtési / hűtési kör (közvetlen körnek is beállítható, felárért rendelhető)
- Használati meleg víz előállítás (cirkulációs csatlakozással)
- Kiválasztható fűtési rendszerek, padlófűtés, fan coil és alacsony hőmérsékletű radiátoros (a radiátoros fűtési rendszer esetén hűtési mód nem áll rendelkezésre)
- A kevert kör esetében, fűtési módban lehetséges választani a külső hőmérséklet / fűtési görbe alapú szabályzás vagy az állandó előremenő víz hőmérséklet között, míg hűtési módban kizárólag az állandó áramlási hőmérséklet opció áll rendelkezésre
- Csatlakoztatható olyan padlófűtési rendszerekhez, melyben minden egyes padlófűtési kört külön szobatermosztát vezérel ún. szervo elzáró motorokon keresztül. Ezek egy közös terminálhoz csatlakoznak, amely potenciálmentes jelet biztosít a kevert köri bemenetekhez
- A vezérlő egy háromutas váltószelepet (rugóerő tárolós szelepet) irányít, amely a fűtővizet vagy a beépített indirekt meleg víz tartály, vagy a puffer tartály felé irányítja az aktuális igénynek megfelelően
- Fűtési és hűtési kapcsolási idők időzíthetők
- Kiegészítő elektromos fűtés rásegítés működtetése (amennyiben a szükséges vízhőmérséklet nem áll rendelkezésre)
- Kiegészítő gáz, pellet vagy elektromos kazán indítása, amennyiben a szükséges vízhőmérséklet nem áll rendelkezésre
- Hibajelzések és figyelmeztetések megjelenítése a kijelzőn
- Kóddal levédett speciális szerviz menü, gyors és egyszerű hiba feltárás és elhárítás
A vezérlés és működés előprogramozott funkciói:
- A legfontosabb és leggyakrabban használt funkciók a FŰTÉS, HŰTÉS és a HMV (háztartási használati meleg víz) előállítás elsőbbségét biztosítja, manuálisan a kezelő panelen kiválasztva azt. Ebben a manuális prioritású üzemmódban a hőszivattyú teljesítményének teljes kihasználásával elsődlegesen a választott funkciót fogja ellátni.
- A FŰTÉS gomb megnyomásakor a készülék az ingatlan fűtését fogja végezni. Ezzel, az ingatlan méretétől függően, hamarabb eléri a kívánt hőmérsékletet a lakás.
- A HŰTÉS gombbal történő programindítással, a hűtésnek lesz elsőbbsége minden más funkcióval szemben, például mikor egy őszi vagy tavaszi napon kicsit felmelegedett a lakás.
- A HMV funkció indításával a háztartásban szükséges meleg víz előállítására összpontosít a hőszivattyú.
- Használati meleg víz gyors felfűtés - Esetenként előfordul, hogy elfogy a meleg víz a háztartásban a HMV tartályból, ilyen eseteknél használható ez a funkció, nagyon rövid időn belül elérhető lesz újra a meleg víz!
- AUTOMATA mód a készülék legjellemzőbb beállítási módja. A különböző szerelvények és érzékelők segítségével a vezérlő panel a gyárilag beállított alap program alapján tartja fenn az ingatlan hőmérsékletét az Ön előre beállított igénye szerint. A HMV ellátását pedig a fűtés és hűtés funkció ellátása közben végzi el.
- ECO mód, azoknak akik környezettudatosan élnek! Az egyébként is energiatakarékosan üzemelő hőszivattyú környezetbarát működési módja. A teljesítmény a szükséges minimumom látja el a különböző funkciókat a lehető legkevesebb energiát felhasználva.
- KOMFORT üzemmód, a teljes teljesítményt a hőszivattyú alap funkcióinak ellátására fordítja az előre beállított hőmérsékleti tartományokon belül.
- NYARALÁS alatti üzemmód. Amennyiben legalább 2 napra elutaznak érdemes elindítani ezt a funkciót. Ilyenkor a készülék a HMV ellátást minimumra, a fűtést vagy hűtést pedig az előre beállított hőmérséklet alapján látja el.
- CSENDES üzemmód. Ennek a módnak az alkalmazását arra az időre javasoljuk, ha a kültérben elhelyezett készülék közelében tartózkodnak vagy éjszaka nem szeretné zavarni a szomszédokat. Ilyenkor a ventilátor fordulatszáma csökken és kisebb zajkibocsájtás mellett üzemel a készülék.
- FERTŐTLENÍTŐ mód. A légionella fertőzés megelőzésére időnként érdemes elindítani ezt a funkciót is. Ilyenkor magas hőmérsékletű fűtő közeg áramlik végig a rendszeren, fertőtlenítve a csőhálózatot.
Milyen megoldásokat kínálunk Önnek?
A hőszivattyú többféle feladatot láthat el. Az Ön igénye, az ingatlan mérete, és a már meglévő rendszerek mind hatással vannak a felhasználási lehetőségekre. Cégünk szakmai tapasztalatával és széleskörű gyártói kapcsolatrendszerével bármilyen igény esetén a leghatékonyabb rendszer kialakításában áll az Ön rendelkezésére.
A Centrometal HP-Cm Split Tower EH 10 kW hőszivattyú alapfelszereltsége:
- Kültéri egység
- Beltéri egység a következő részegységekkel
- HPCU360iCM vezérlő egység
- 30 literes puffer tartály
- 200/170 literes indirekt HMV tartály
- direkt fűtőkör keringető szivattyú és zárt tágulási tartály (8 liter)
- HMV kör keringető szivattyú és zárt tágulási tartály (12 liter)
- 3-járatú váltószelep
- 3 kW-os kiegészítő elektromos fűtés
- Y filter
- T5 érzékelő, 10 méteres kábellel
- Bekötési és használati útmutató
- Vezérlő egység használati útmutató
- 3 év teljeskörű garancia
Letölthető Vezérlő Panel használati útmutató, Kültéri Egység bekötési útmutató, valamint Adatlapok (R32). A letöltéshez kérjük kattintson a lenti képekre.
Rendelhető kiegészítők
- Mágneses iszapleválasztó / szűrő (beépítése a garancia feltétele)
- WIFI modul (HPnet300)
- Vezeték nélküli érintőképernyős szobatermosztát (HPx40CM)
- Külső hőmérséklet érzékelő
- Kiegészítő modul szett 1 kevert fűtőkör vezérléséhez (HPT-MC) (a szett tartalmaz 1 db 3-járatú szelepet mozgató motorral, 1 db keringető szivattyút, szigetelt csőszakaszokat és fűtőkör hőmérséklet érzékelőt)
- Rádiófrekvenciás jeladó, szükséges a HPx40CM szobatermosztáthoz (HPrfCM)
- A hőszivattyú vezérlés által indítható kiegészítő vízteres pellet kazán (lásd KAZÁNEXPRESSZ FŰTÉSTECHNIKAI WEBÁRUHÁZ)
