Leírás és Paraméterek

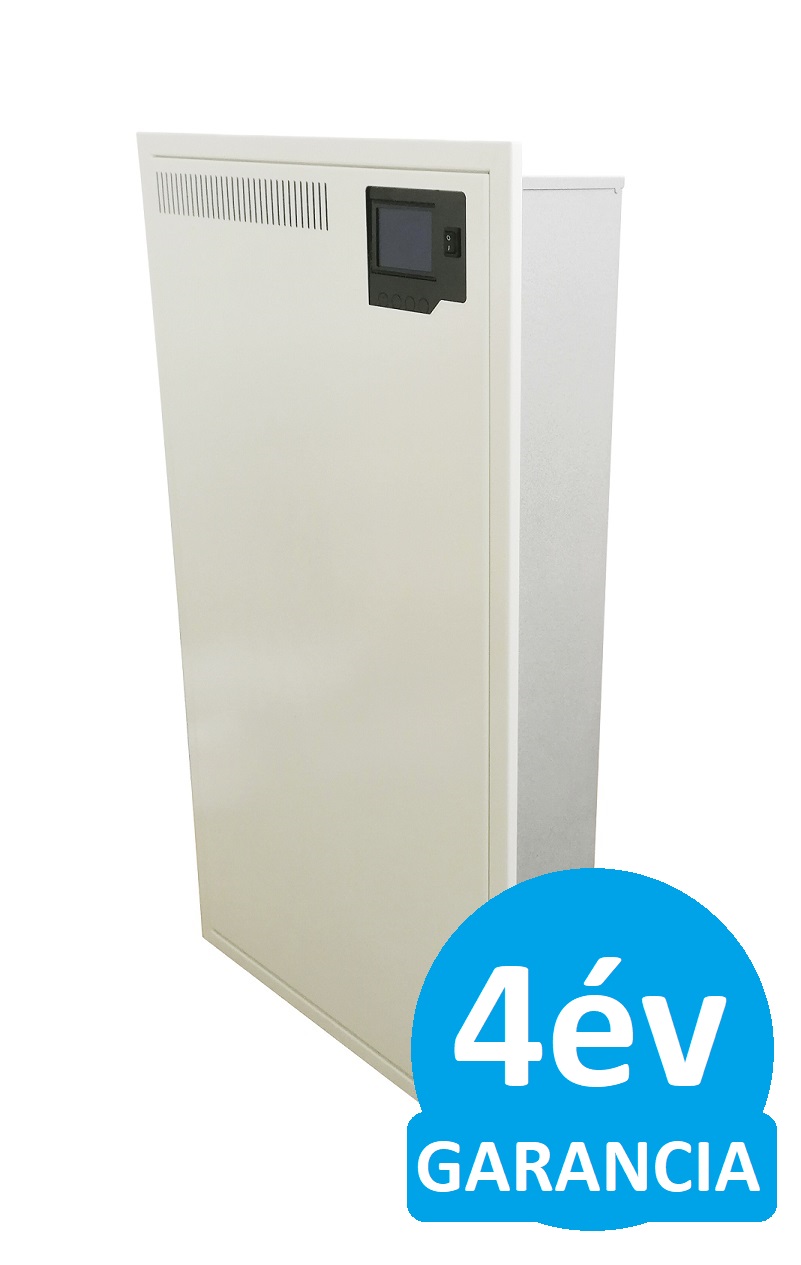

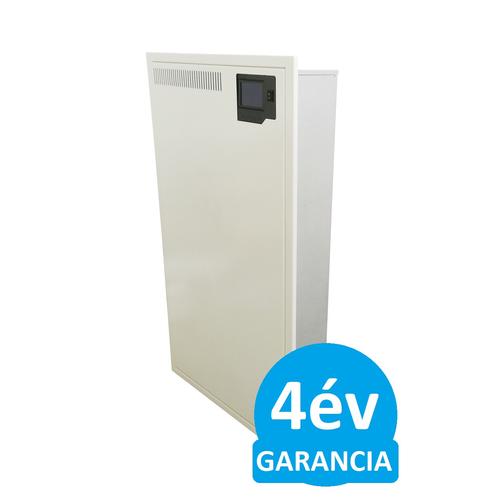

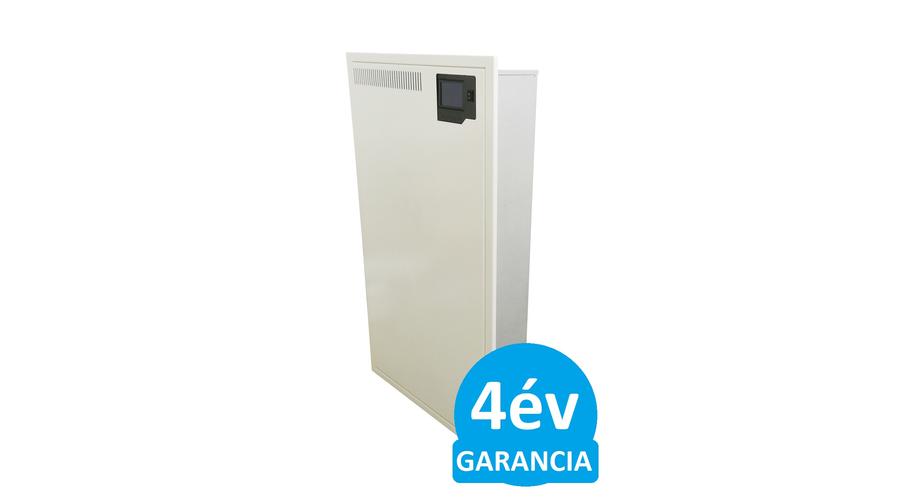

Centrometal El-Cm HomeTech 9 kW

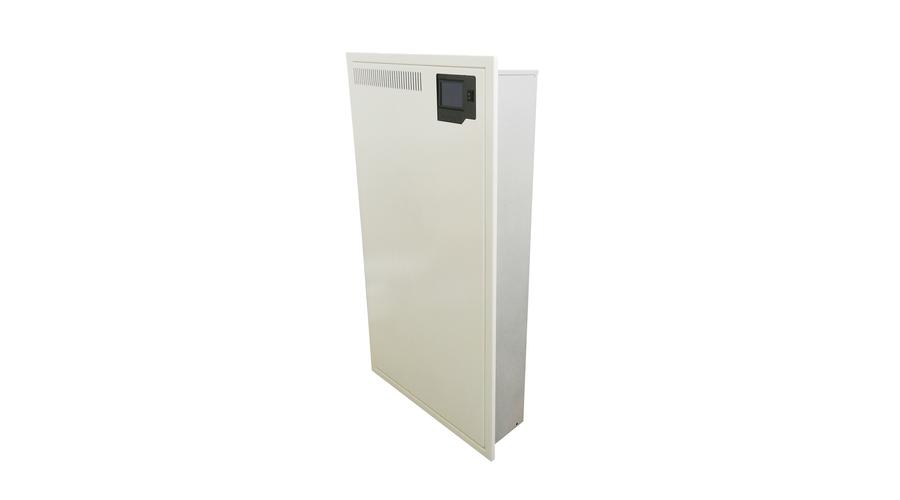

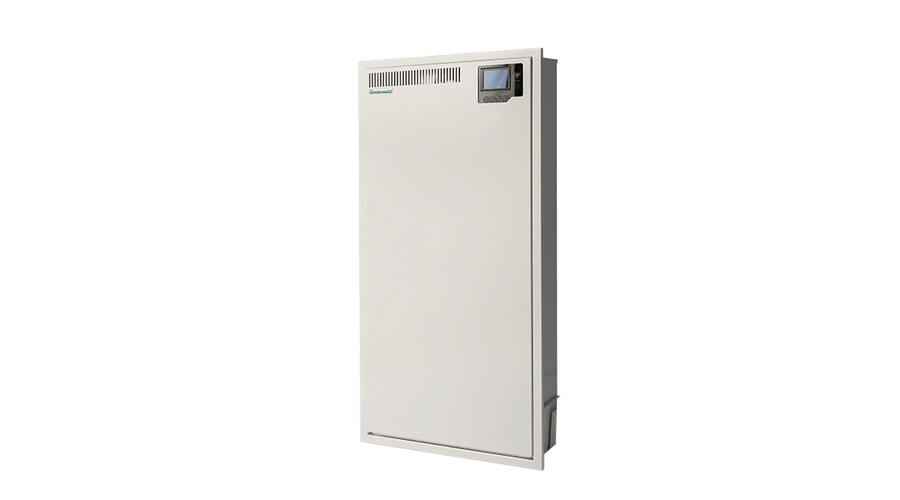

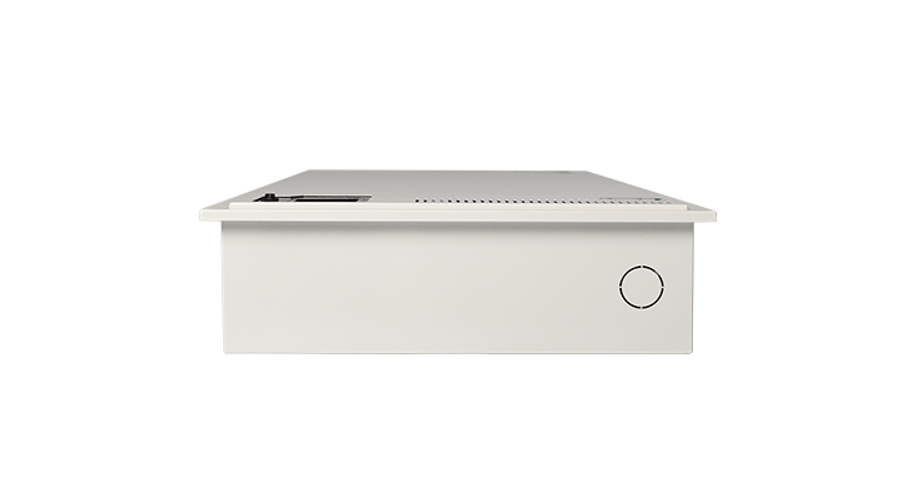

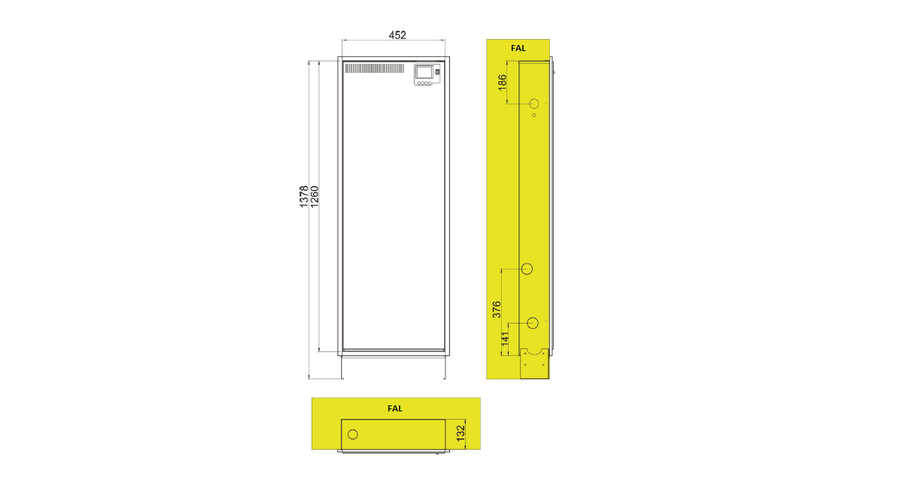

A gyártó egyik legújabb fejlesztésű elektromos kazánja, mely elsősorban új építésű, vagy teljes körű fűtéskorszerűsítésen, felújításon áteső ingatlanokba való telepítésre tervezett. A különleges kialakításának köszönhetően, felszerelése során a kazán test a fal síkja mögé kerül beépítésre (minimális falvastagság 150 mm / gipszkarton válaszfalba nem beépíthető), kizárólag a nyitható kazán fedőlaphoz való hozzáférést szükséges biztosítani.
A kazán korszerű digitális kezelő felülete a kazán elülső oldalán, könnyen hozzáférhetően került elhelyezésre. Az összes többi részegység, egy WILO frekvencia szabályozott főköri keringető szivattyúval és egy 10 literes zárt tágulási tartállyal együtt a burkolat mögött, a falba beépítve helyezkedik el.

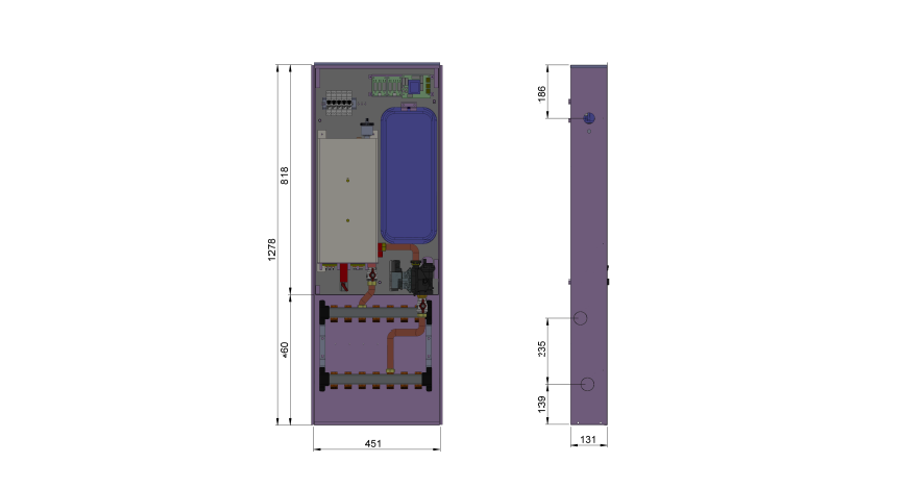

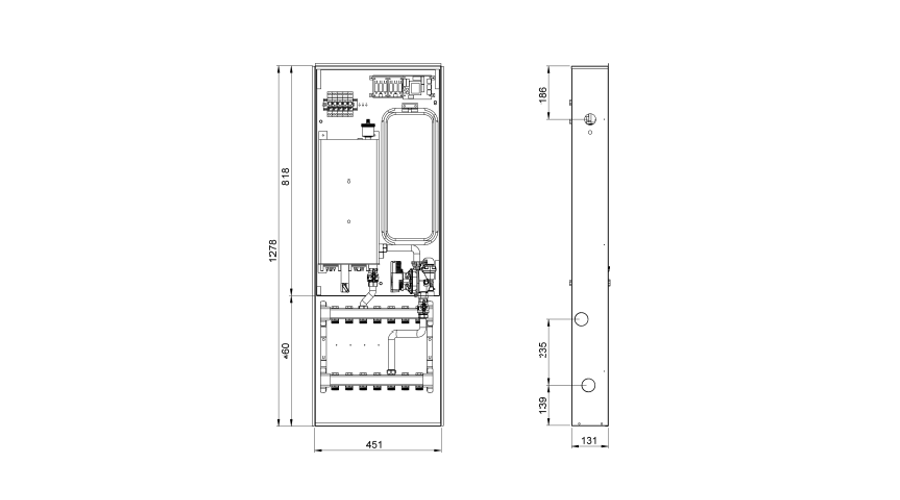

FONTOS. A kazán tok kialakítása során, a kazán részegységek alatt elégséges helyet biztosít a gyártó, egy, akár 7 körös szabvány kialakítású osztó gyűjtő beépítésére is (450 mm szélességben és 600 mm magasságban).
(A hivatalos megnevezése elektromos vízteres kazán, de a köznyelv használja a villany kazán, villany cirkó, elektromos fali kazán elnevezést is. Olyan elektromos üzemű fűtőelemekkel ellátott kazánok, melyek a kazánban lévő vízmennyiséget, a beállított előremenő vízhőmérséklet igényt figyelembe véve automatikusan felfűtik. A kazán automatikus indítását és leállítását szoba termosztát végzi, mely a felhasználó által beállított szoba hőmérséklet érték alapján szabályozza a működést.)

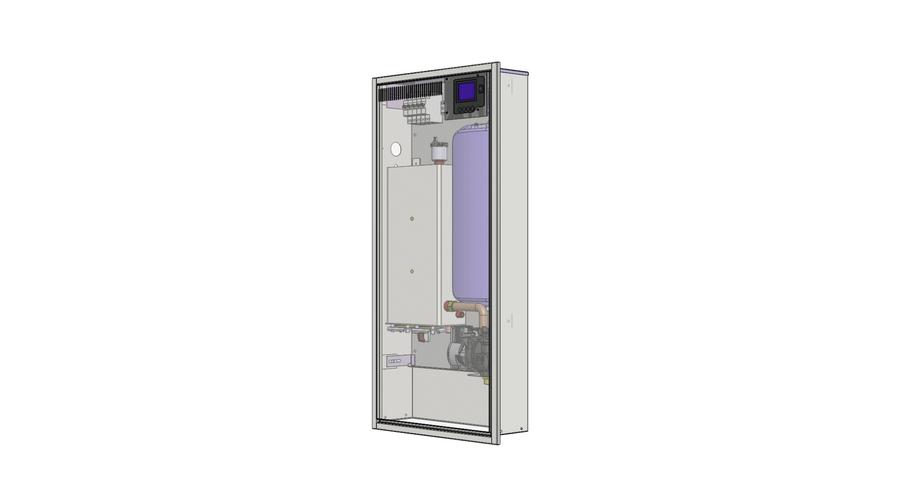

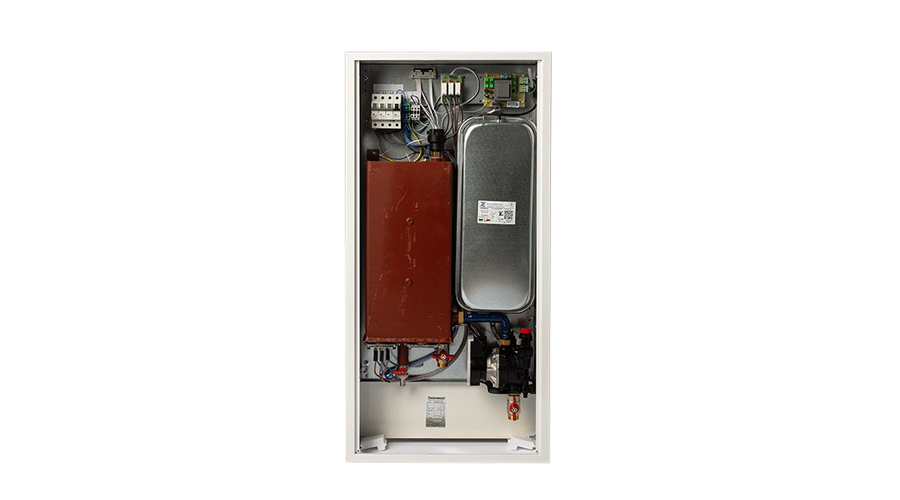

Centrometal El-Cm HomeTech elektromos kazán részegységek
A 9 kW teljesítményű elektromos vízteres kazán 99%-os hatásfokkal, fal, padló vagy radiátoros központi fűtési rendszerekhez. Elegáns megjelenésű és informatív vezérlőpanellel, Wilo (Erp) keringető szivattyúval és a kezelő felületen manuálisan 3 teljesítmény lépcsőben leszabályozható maximális teljesítménnyel.
A beállítható maximális teljesítménynek köszönhetően, a kazán nem csak 9 kW, hanem 1,5/3/4,5/6 és 7,5 kW beállított maximális teljesítménnyel is üzemeltethető. (a csökkentett maximális felvett teljesítmény értelem szerűen a leadott hőteljesítményt is csökkenti)

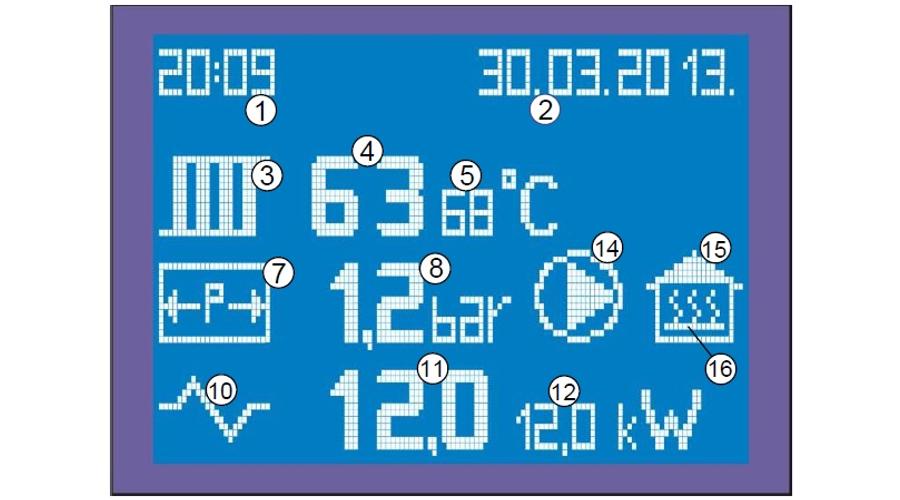

Az El-Cm HomeTech elektromos kazán kijelző és jelmagyarázat
1 - pillanatnyi idő (óra:perc)
2 - dátum
3 - radiátor, a fűtési rendszer szimbóluma
4 - pillanatnyi rendszerben lévő víz hőmérséklet
5 - beállított előremenő fűtési víz hőmérséklet
7 - a rendszer nyomás szimbóluma
8 - pillanatnyi nyomás a rendszerben
10 - elektromos csatlakozás szimbóluma
11 - a kazán pillanatnyilag aktív elektromos teljesítménye
12 - beállított maximális elektromos teljesítmény
14 - keringető szivattyú működésének kijelzése (akkor látszik, amikor működik)
15 - üzemmód kijelzése (helyiség fűtés)
16 - fűtési mód aktív
Ezen kívül figyelmeztető szimbólumok (A0-A4) és hibajelzés szimbólumok (E0-E8) is megjelenhetnek a kijelzőn.
Fűtési meleg víz előállítás 10-80°C vezérlet hőmérséklet (4-85°C működési hőmérséklet tartomány) és 0,8-2,2 bar üzemi nyomás tartományban áll rendelkezésre (0,4-2,6 bar működési nyomás tartomány). Az előremenő víz hőmérséklete 1°C fokos lépésekben állítható be.
Az El-Cm HomeTech kazán gyárilag beépített fűtési keringető szivattyúval, digitális kijelzővel szerelt intelligens vezérléssel, ezen kívül tágulási tartállyal, és a működéshez szükséges biztonsági berendezésekkel szállított.
Üzemeltetéséhez egy vagy három fázisú elektromos csatlakoztatás szükséges (230V bekötés kizárólag a 4,5, 6 és 9 kW esetén lehetséges), a kazán tág üzemi nyomás tartományának köszönhetően nyitott és zárt fűtési rendszerre egyaránt kapcsolható (a fűtésrendszer minimális nyomása a kazán működéséhez 0,4 bar).
Amennyiben a fűtés mellett használati meleg víz előállításra is szeretné az elektromos kazánt használni, két lehetőség közül választhat. Kiegészítő indirekt használati meleg víz tartállyal kombinálva a Centrometal El-Cm Compact ePlus és a Termostroj Termo-Block PTV kazánokat ajánljuk. Átfolyós rendszerű használati meleg víz előállításra a Termostroj Termo-Kombi kazánokat kínáljuk.
Letölthető prospektus. A letöltéséhez kérjük kattintson a lenti képre.
GYIK = gyakran ismételt kérdések a Centrometal El-Cm HomeTech 9 kW elektromos kazánhoz
A meleg vizes központi fűtési rendszerekre kialakított kazán bármely radiátoros, padló vagy fal fűtési rendszerbe beköthető.
Az előremenő fűtő víz hőmérséklete széles hőmérséklet tartományban (10-80°C), a vezérlő panelen 1°C fokos hőmérséklet lépcsőben beállítható.
A 9 kW-os Centrometal elektromos kazán gyárilag előkészített egy és három fázisú elektromos hálózatra való csatlakoztatásra.
Ami fontos, hogy a berendezés bekötéséhez szükséges hálózati feszültség (kismegszakító) rendelkezésre álljon, illetve a kazán közvetlen elektromos bekötése a megfelelő keresztmetszetű vezetővel történjen.
Az elektromos kazán üzemeltetésnek az egyik legfontosabb kérdése, hogy a megfelelő Amper mennyiség az elektromos hálózatban rendelkezésre áll-e.
A 9 kW-os kazán üzemeltetéséhez minimum 1x 39,1 Amper vagy 3x 13,1 Amper rendelkezésre kell hogy álljon.
Kérjük vegye figyelembe a szükséges elektromos hálózat méretezéséhez az ingatlan összes elektromos fogyasztójának teljesítményét. Amennyiben alul méretezik az elektromos hálózatot, több eszköz együttes működtetése esetén a kismegszakító folyamatosan leveri a biztosítékot.
A 9 kW-os elektromos kazán rendkívül magas működési hatásfokkal üzemel. A gyakorlatban a felvett elektromos teljesítmény szinte teljes egésze megjelenik hőenergiaként a rendszerben.
A kazán maximális teljesítménye három lépcsőben manuálisan, a vezérlőpanelen lehatárolható.
A beállítható kazán teljesítmény lépcsők 1,5/3/4,5/6/7,5/9 kW. Kérjük vegye figyelembe, hogy a csökkentett teljesítményű lépcsőkben a felvett és leadott maximális teljesítmény is eltér a maximális kazán teljesítménytől.
A teljesítményre vonatkoztatott kifűtési kapacitás az ingatlan hőszigeteltségétől függően, az ingatlan alapterületétől, átlagos belmagasságától, homlokzatának és nyílászáróinak hőszigeteltségi színvonalától függ.
Új építésű ingatlanok esetén akár 120-150 m2, felújított (homlokzati hőszigeteléssel és korszerű nyílászárókkal) ingatlanok esetén 90 m2, míg régi típusú nyílászárókkal és külső szigetelés nélküli lakások vagy családi házak esetén 45 m2 hasznos alapterület befűtésében gondolkodhat.
Az elektromos kazánok működése rendkívül pontosan szabályozott és ennek köszönhetően környezetbarát energia felhasználású. A teljesítményét a teljes modulált teljesítmény tartományban maximális hatásfokkal képes biztosítani. Ennek köszönhetőn elhanyagolható túlfűtéssel biztosítja Önnek a beállított előremenő fűtési víz hőmérsékletet.
Digitális és moduláris fűtési teljesítmény szabályzása három teljesítmény lépcsőben 0-99% között működik, melynek megfelelően a fűtési teljesítmény lépcsőket az aktuális hőigénynek megfelelően kapcsolja be, vagy le automatikusan a vezérlés.
Az intelligens vezérlésnek köszönhetően az elektromos kazán csak a nagyobb fűtési meleg víz kapacitás igények esetén működik maximális teljesítményen.
Elhanyagolható zajterhelés, 3 dB (A) mellett, gyakorlatilag hangtalan üzemű berendezés, melyet a lakás vagy ház bármely részén felszerelhet. Működése sem kéményt sem friss levegőt nem igényel.
Az elektromos kazán alapfelszereltségben egy beépített ERP Ready, WILO frekvencia szabályozott, korszerű és minimális áram fogyasztással (3-43 Wh) bíró főköri keringető szivattyúval szerelt.
Az elektromos kazán alapfelszereltségben egy zárt tágulási tartállyal szerelt (10 liter).
Bár lehetséges az elektromos kazánt egy beállított előremenő víz hőmérséklettel folyamatos üzemben is használni, a felhasználói kényelem és a takarékos működtetés érdekében üzemeltetéséhez szoba termosztát használata javasolt, mely az aktuális hőigényt figyelembe véve indítja vagy állítja meg a kazánt.
Az El-Cm HomeTech kazán a vásárlástól számított 4 teljes körű garanciával rendelkezik a kazántest hegesztési minőségére vagy víz szivárgásra, valamint a kazán beépített elektromos komponenseire.
FONTOS! A garancia feltétele a mágneses iszapleválasztó beépítése a visszatérő ágba.
Letölthető műszaki adatok és használati utasítás. A letöltéshez kérjük kattintson a lenti képekre.
Az Centrometal El-Cm HomeTech 9 kW elektromos kazán fontosabb műszaki jellemzői:

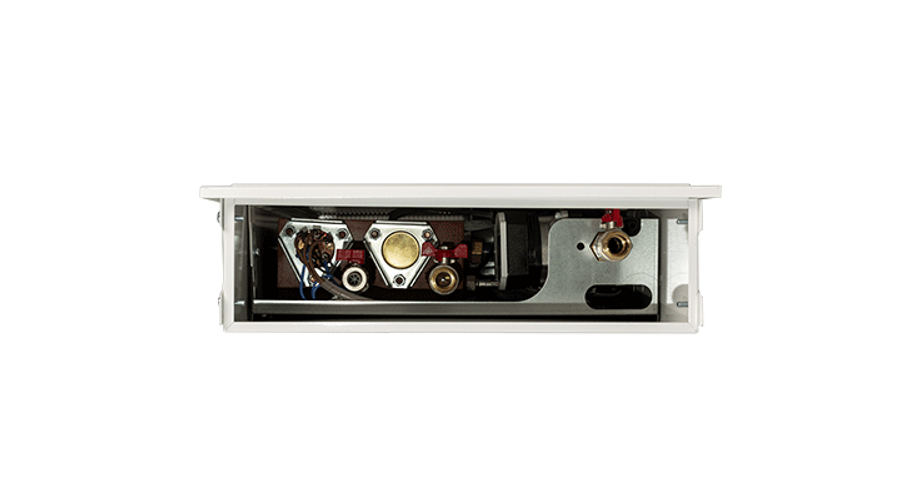

- Alsó előremenő és visszatérő fűtési rendszer csatlakozás (3/4")
- Kazán víz hőmérséklet érzékelő (elektronikus hőmérséklet érték kijelzés, beállított és aktuális érték megjelenítése a kezelő panelen)
- Kazán túlmelegedés esetén (85°C felett) automatikus működésű biztonsági termosztát
- Alacsony vagy túlnyomás esetén (0,4 bar alatt / 2,6 bar felett) biztonsági kapcsoló, mely megakadályozza a kazán működését
- Kazán nyomás érzékelő a szivattyún (aktuális nyomás érték megjelenítése a kezelő panelen)
- Frekvencia szabályzott főköri keringető szivattyú (ERP Ready) túláram elleni védelemmel és ráépített automatikus légtelenítő szeleppel, a kazán fűtési funkciójának leállása után 2 perces után futással
- Beépített biztonsági szelep túlnyomás esetére a szivattyún (3 bar)
- IP20-as érintésvédelmi besorolás
- Kazántest 9 liter űrtartalommal
- Kazántest felső részén elhelyezett gyors-légtelenítő szelep
- Elektromos fűtőbetétek (3 db 2000 Watt-os), teljesítmény lépcsőnkénti kapcsolási lehetőséggel
- Pontos teljesítmény szabályzást biztosító kazánvezérlés, szoba termosztát bekötési lehetőséggel
- Kazán előremenő fűtési meleg víz hőmérsékletének szabályzása 10-80°C vezérlet hőmérséklet tartományban
- Kazán teljes teljesítményének felépítése teljesítmény lépcsőként 3 mp-es időeltolásokkal
- Beszerelése elektromos és fűtés szerelő szakembert igényel, azonban további kötelező beüzemelés vagy műszaki szemle nélkül használatba vehető
- A fűtési rendszerekhez elfagyás elleni védelemnek a gyártó a ThermoFluid típusú hőközlő folyadék használatát javasolja.
A Centrometal El-Cm HomeTech 9 kW elektromos kazán alapfelszereltsége:
- vízteres kazántest digitális vezérléssel és elektromos fűtőbetétekkel
- kazántest tokkal a falba való beépítéshez
- beépített fűtési szivattyú, tágulási tartály és biztonsági berendezések
- magyar nyelvű kezelési utasítás
- 4 év teljes körű garancia
Rendelhető kiegészítők (lásd lent, Kapcsolódó termékek):
- manuális vagy digitális szoba termosztát
GYÁRTÓ | CENTROMETAL |
FELHASZNÁLÁS CÉLJA | fűtés |
TELJESÍTMÉNY KATEGÓRIA | 9 - 10,5 kW |
FŰTÉSI RENDSZER TÍPUSA | nyitott és zárt |
MAXIMÁLIS ÜZEMI HŐMÉRSÉKLET | 80 °C |
KAZÁN FELSZERELTSÉG | beépített keringető szivattyúval és tágulási tartállyal |
Wi-Fi VEZÉRLÉS | nem |
ELEKTROMOS CSATLAKOZÁS TÍPUSA | 230V (1 fázis) és 400V (3 fázis) |
